通过波形分析提升电池的检测品质随着电动汽车和自动驾驶技术的普及，对车载部件的可靠性要求不断提高，越来越追求高质量。
搭载的电池，可能会因为老化等原因导致重大事故（火灾等）。
因此，需要比以往更加注重电池的安全性和品质管理。

ST5680是3153的升级款机型

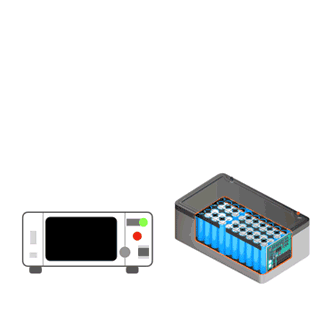

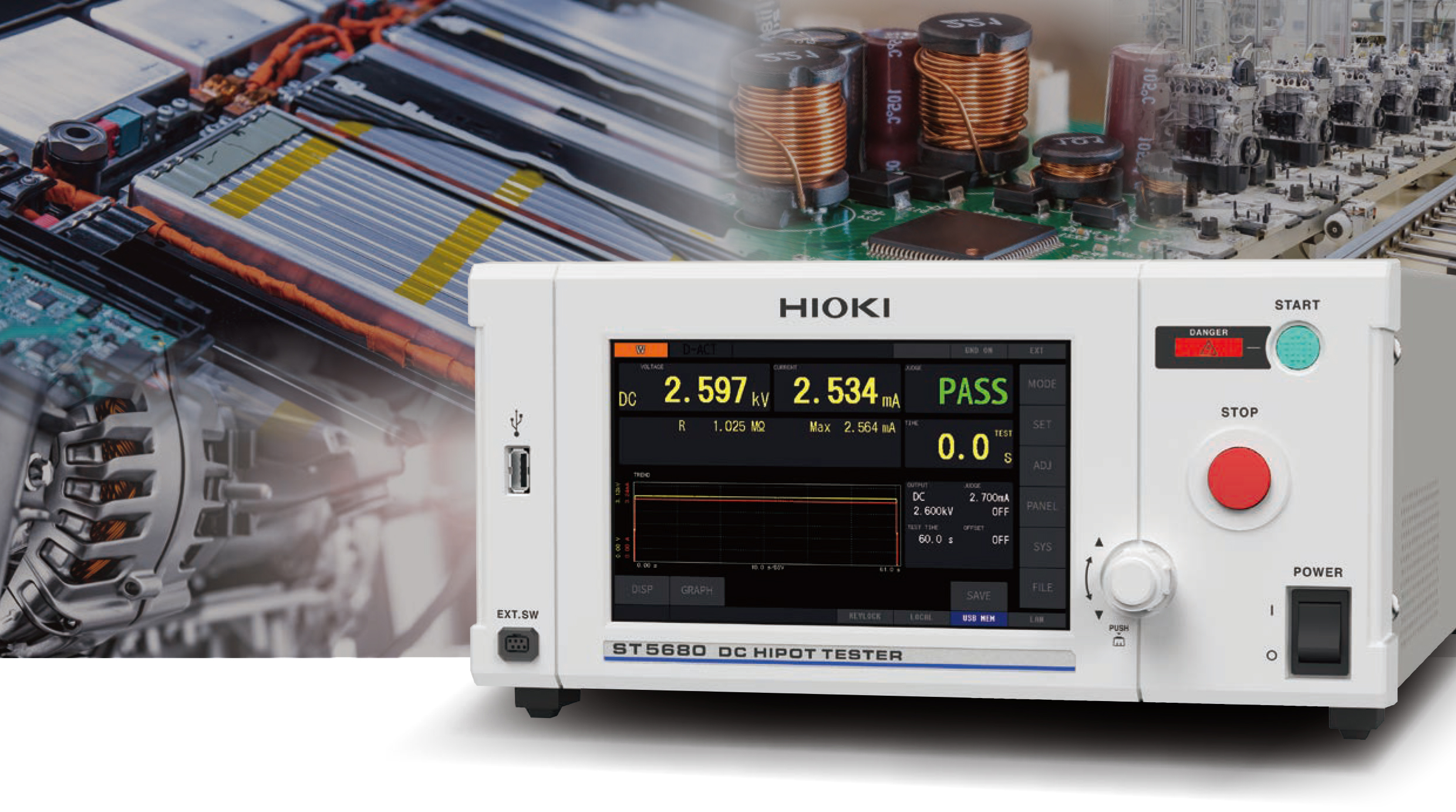

ST5680是为满足这些电池市场要求而开发的直流耐压绝缘电阻测试仪。

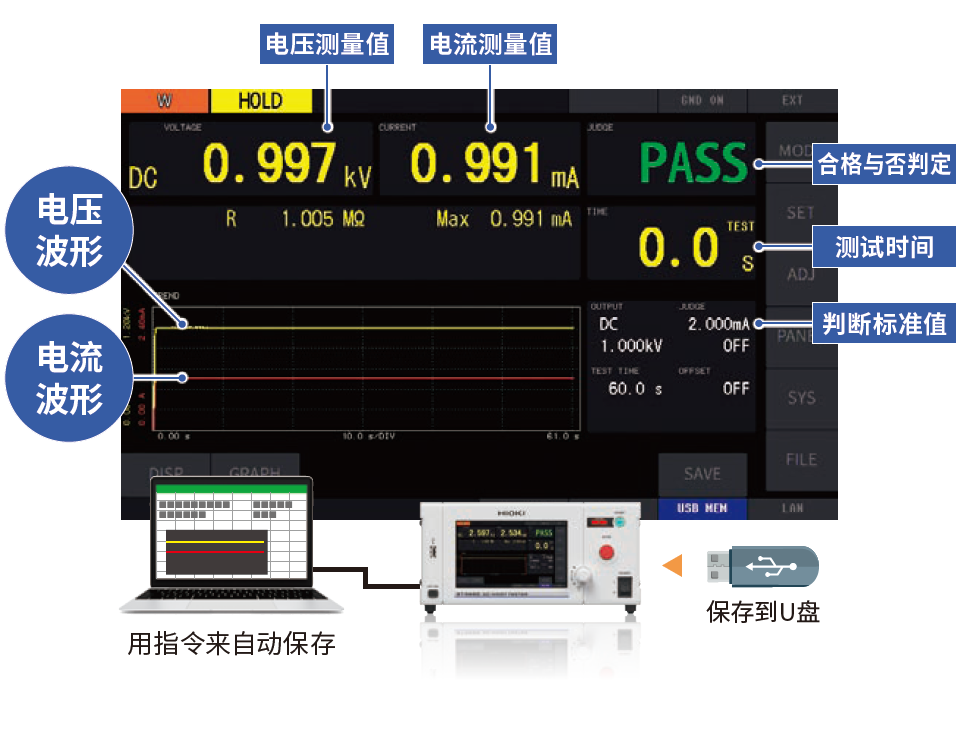

1) 波形显示、耐压与绝缘数值同屏
使用波形和数值验证绝缘性能
ST5680是能够基于各种安全标准进行直流耐压测试和绝缘电阻测试的测试仪。
不仅可以进行PASS/FAIL的合格与否判定，也可以显示、记录测试时的输出电压波形和泄漏电流波形。
将测试可视化分析，有助于检查的溯源。

波形显示的优点
・有助于优化生产工序
・有助于对收回的不合格产品进行分析
・有助于宣传检查的可靠性

2) 满足国标测试条件的电源性能
输出电压 Max.8 kV
输出电流 Max.100 mA
短路电流 200mA
优秀的纹波率

配备了测量测试对象的泄漏电流以评估绝缘性的直流耐压测试模式，以及测量电阻值以评估绝缘性的绝缘电阻测试模式。
在直流耐压测试中，可输出最大8 kV。即使测试对象中含有电容成分，也可以通过100 mA的大容量输出对测试对象进行高速充电，从而缩短检查节拍。
满足一般性安全标准中要求的电源性能，具备200mA的短路电流（IEC标准中的一部分）。

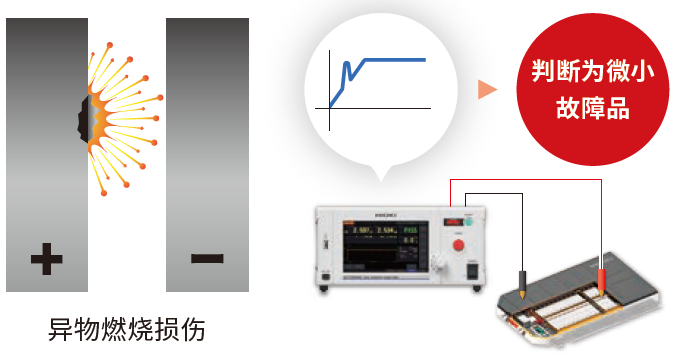

3) 电弧放电检测功能
防止因电弧放电导致微小故障品流出
提升电池长期的可靠性/寿命

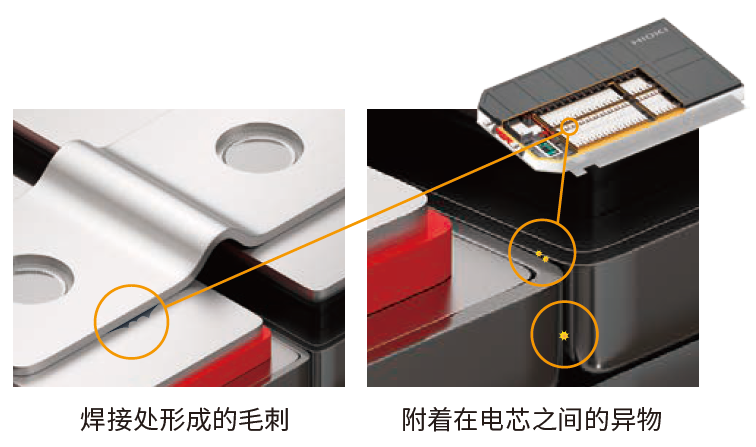

可以检测因为焊接毛刺或粉尘异物等原因发生的电弧放电。
将引起轻微绝缘不良的产品判断为微小故障品，可以防止出厂后因发热原因引起的火灾事故或故障等风险。。

生产过程中有异物附着

检测电弧放电判定为FAIL

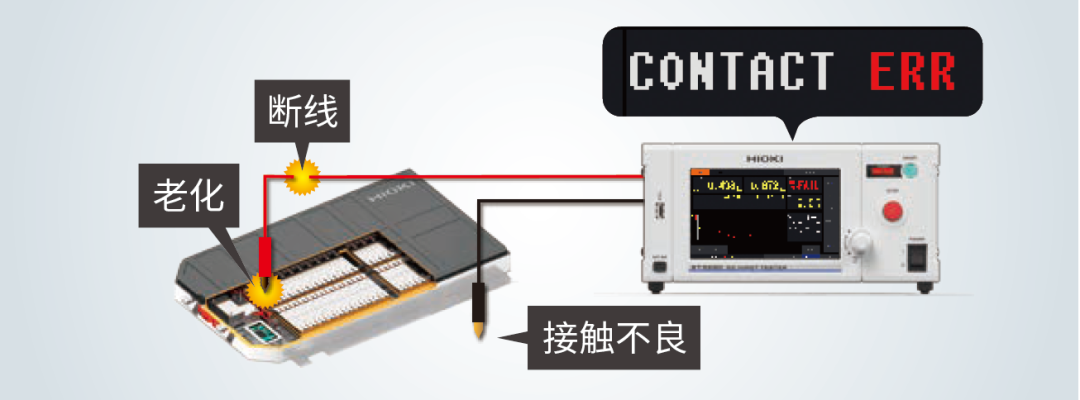

4) 接触检查功能，提升检测的质量
防止误判导致的复测
通过测量端子间的电容（杂散电容、被测物的电容），能判断是否正确连接检测对象。
1. 防止将不合格品误判为合格品
・测试中测试线脱落的情况
・测试部位间电阻增加的情况
・例：测试线的老化、治具或高压继电器的老化等
2. 可以轻松使用
・利用两端子可以实现简单的接线
