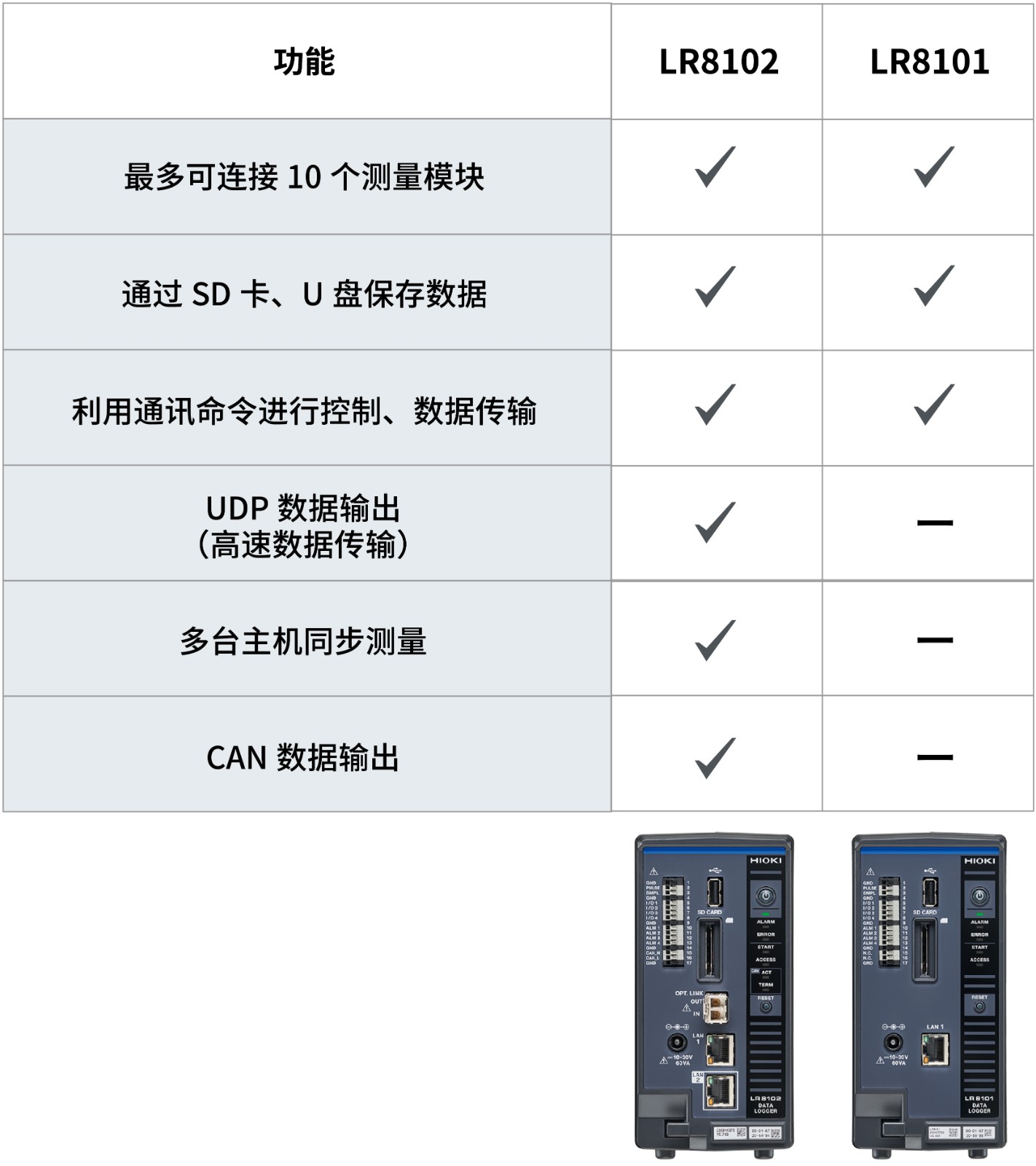

| 品名 |

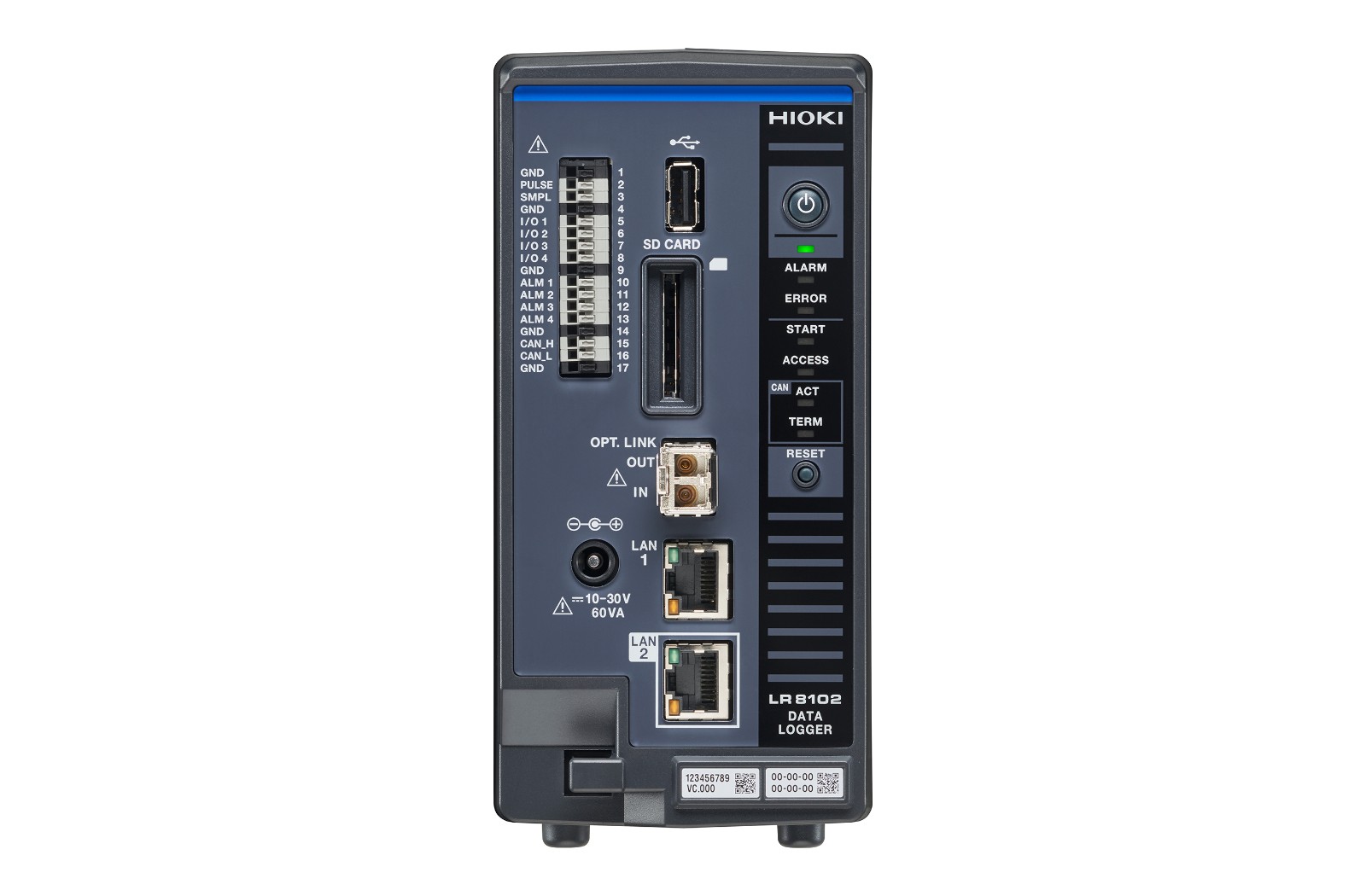

数据采集仪LR8102 |

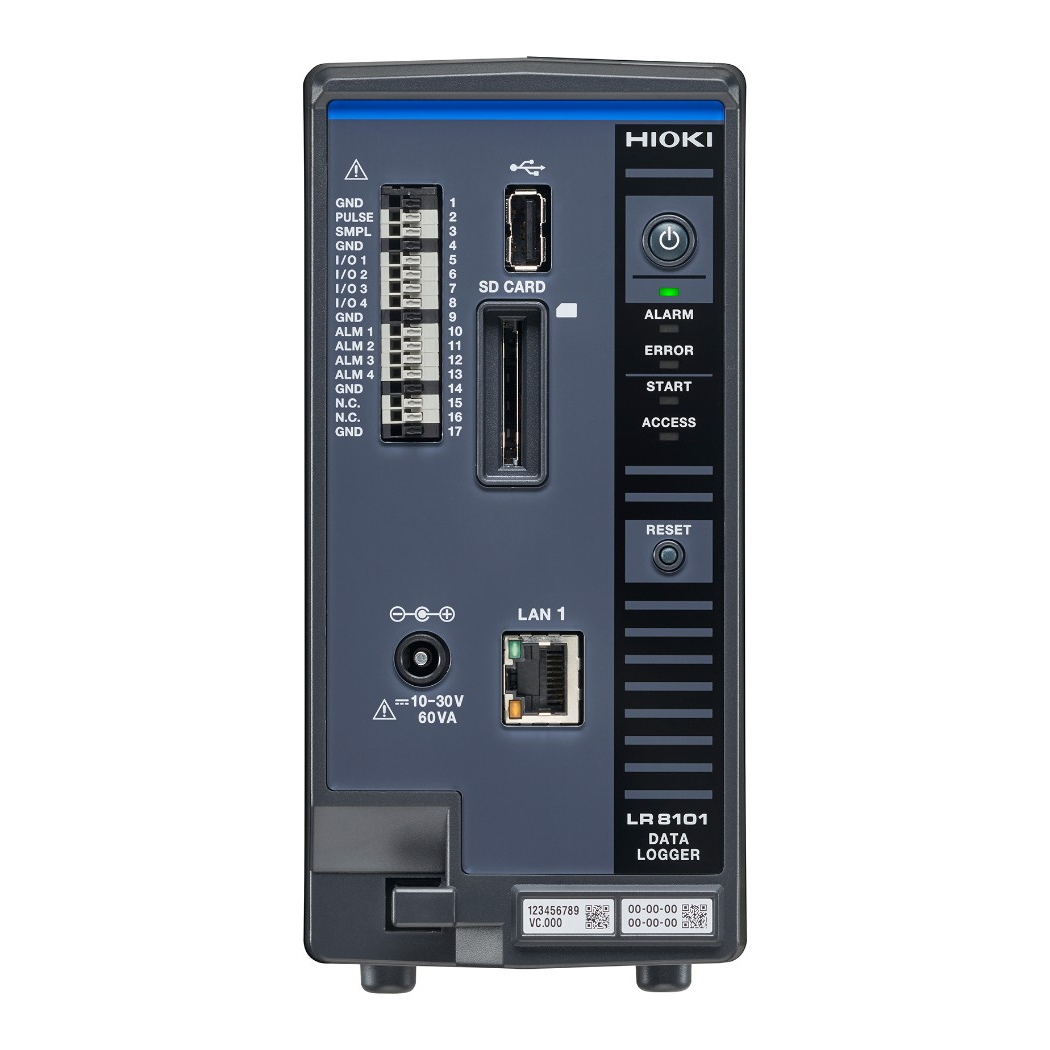

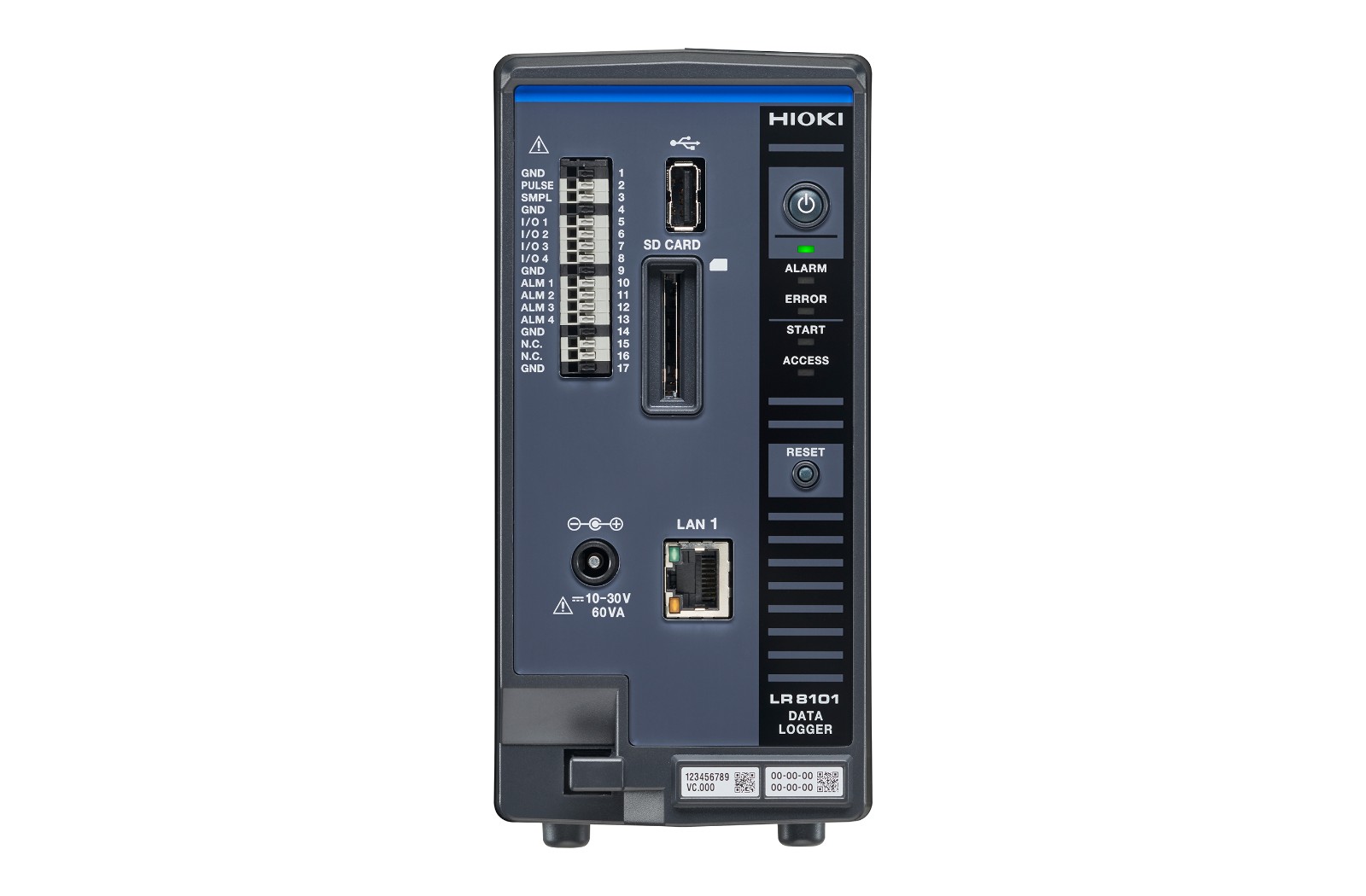

数据采集仪LR8101 |
| 可连接模块 |
参照【选件】 > 【测量模块】 |
| 最多可连接模块个数 |
10个 |
| 最多可同步主机台数 |
10台
（需要光连接线） |
无法与主机同步 |
| 电源 |
AC适配器 : AC适配器Z1016 (DC 12 V ±10%驱动)
外部电源 : DC 10 V ～ 30 V |
| 使用温湿度范围 |
-10℃～50℃, 80% RH以下 (无结露) |
| LAN端口数 |
2
|
1 |
| 通讯接口 |
【LAN1功能】
通过Logger Utility进行数据收集、记录条件的设置
通过Logger Utility进行IP 地址的初始设置
利用通讯命令进行设置、记录控制
通过 FTP 服务器手动获取数据
FTP 数据自动发送（FTP客户端）
HTTP服务器功能
XCP on Ethernet（TCP）
NTP客户端功能
【LAN2功能】
以太网 XCP（UDP）
通过 UDP 输出测量数据 |
【LAN1功能】
通过Logger Utility进行数据收集、记录条件的设置
通过Logger Utility进行IP 地址的初始设置
利用通讯命令进行设置、记录控制
通过 FTP 服务器手动获取数据
FTP 数据自动发送（FTP客户端）
HTTP服务器功能
XCP on Ethernet（TCP）
NTP客户端功能 |
| 外部媒体 |
U盘, 确保正常运行: Z4006 (16 GB)
支持SD存储卡/SDHC存储卡，确保正常运行: Z4001 (2 GB), Z4003 (8 GB) |
| 外部控制端子 |
脉冲/逻辑输入(1), 外部采样输入(1), 外部输入输出(4), 报警输出(4), GND端子(5), CAN接口(1) |
脉冲/逻辑输入(1), 外部采样输入(1), 外部输入输出(4), 报警输出(4), GND端子(5) |
| 体积及重量 |
无模块：约80W × 166H × 238D mm(不含突起物), 1.5 kg
安装1个M7100模块时：约134W × 166H × 263D mm(不含突起物)
安装10个M7100模块时：约620W × 166H × 263D mm(不含突起物) |
| 附件 |
使用注意事项×1, 启动指南 ×1, DVD ×1 (启动指南, 使用说明书 详细篇, Logger Utility, Logger Utility使用说明书, CAN单元设置软件, CAN单元设置软件使用顺手, 通讯命令使用说明书)
※主机不附带AC适配器。请选择另售 (选件) 的AC适配器 Z1016或电源线L1012。 |
| |
 |
 |
| 型号 |

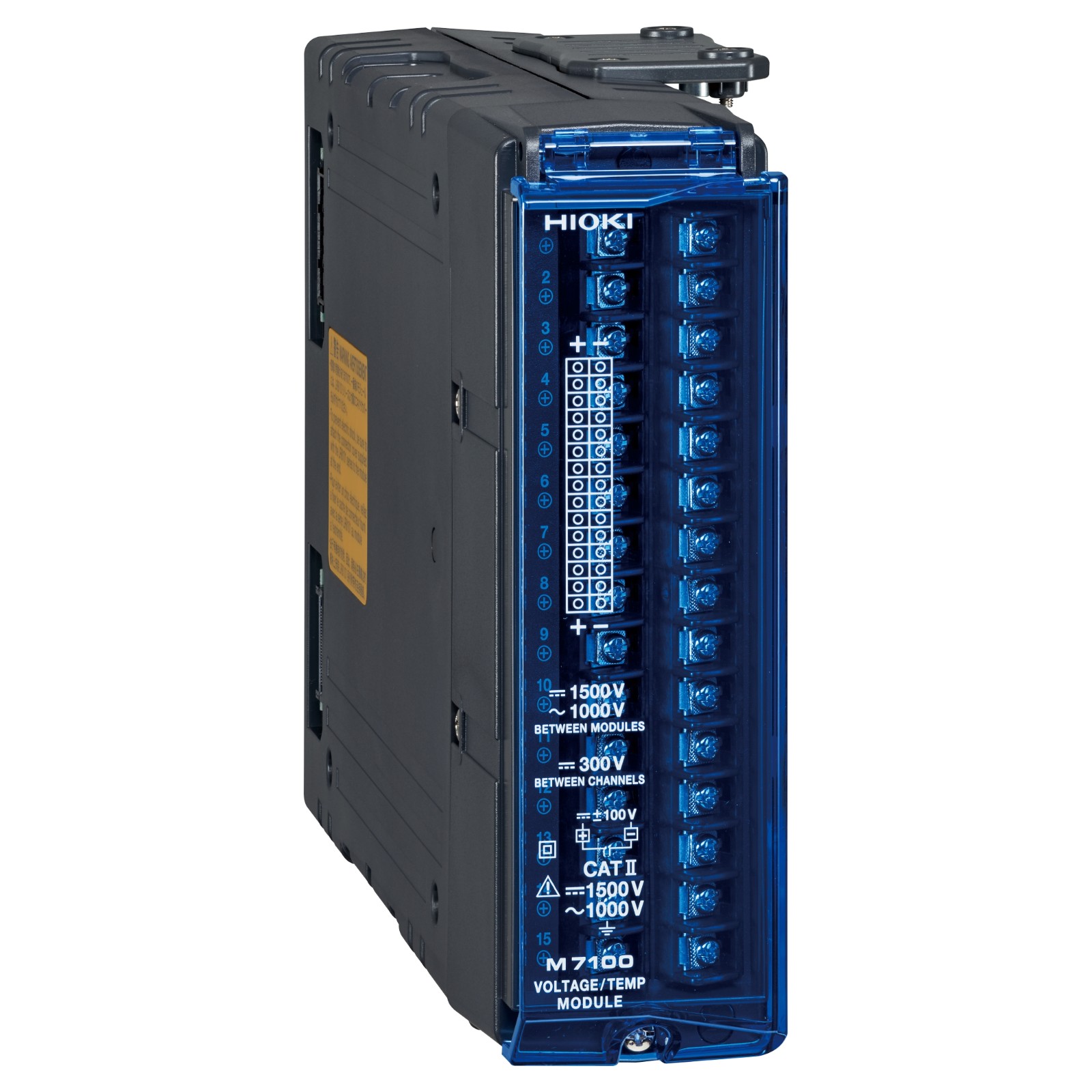

M7100 |

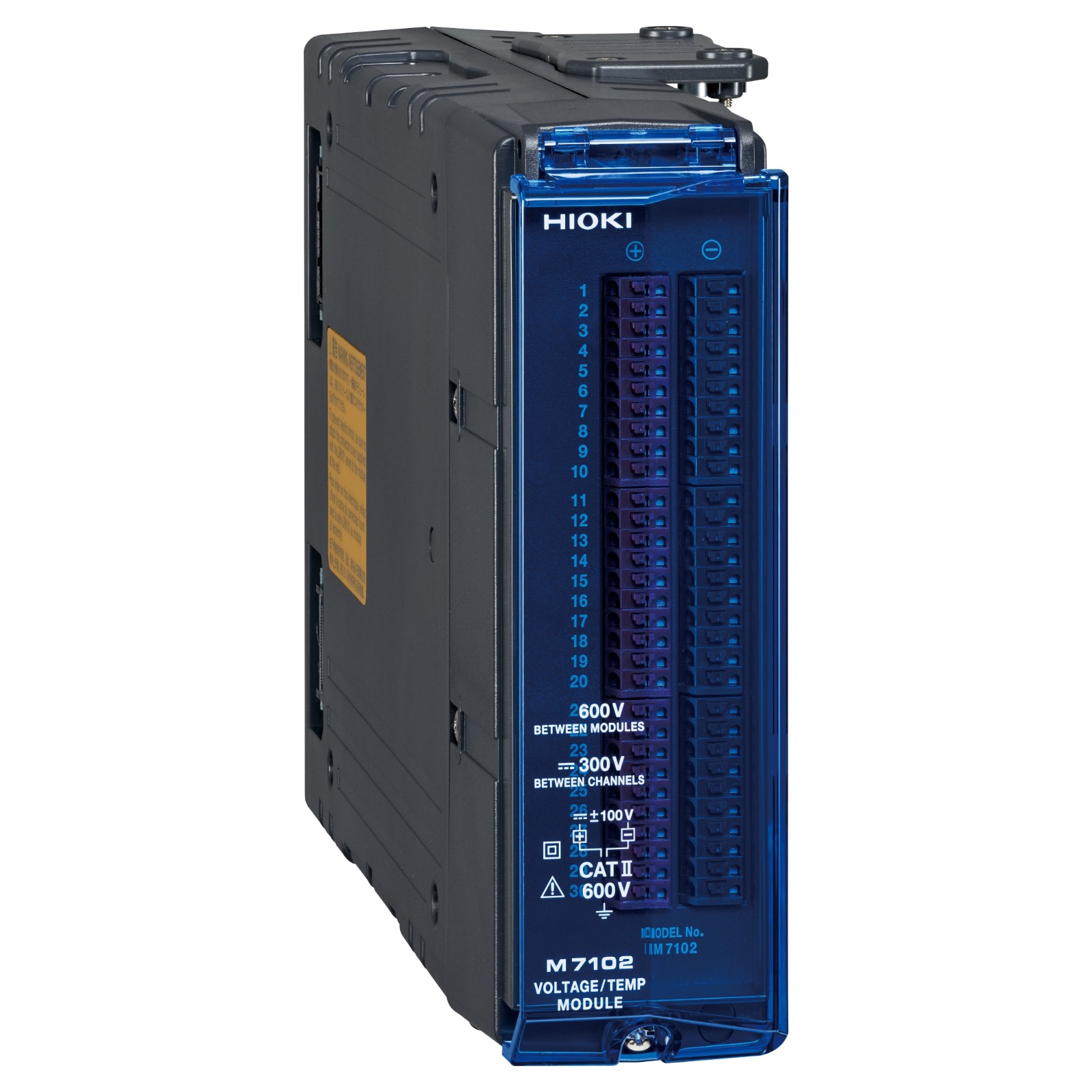

M7102 |
| 适配机型 |
数据采集仪LR8101：标准机型
数据采集仪LR8102：高性能机型 |
数据采集仪LR8101：标准机型
数据采集仪LR8102：高性能机型 |
使用温湿度范围 |
-10℃～55℃, 80% RH 以下 (无结露) |
-10℃～55℃, 80% RH 以下 (无结露) |
| 耐电压 |
AC 7.4 kV 1分钟(灵敏度电流1 mA )
各输入通道(+，-)LR8101或LR8102主机之间、各模块之间AC 350 V 1分钟(灵敏度电流1 mA )各输入通道之间(+，-) |
AC 3.6 kV 1分钟(灵敏度电流1 mA )
各输入通道(+，-)LR8101或LR8102主机之间、各模块之间AC 350 V 1分钟(灵敏度电流1 mA )各输入通道之间(+，-) |
| 输入通道数 |
15 CH |
30 CH |
| 输入端子 |
M3螺丝端子板(每1ch 2个端子)，带有端子板保护罩 |
按键式端子板（每1CH 2个端子)，带有端子板保护罩 |
| 测量对象 |
电压
热电偶(K, J, E, T, N, R, S, B, C) |
电压
热电偶 (K, J, E, T, N, R, S, B, C) |
| 输入方式 |
基于半导体继电器的扫描方式、浮空不平衡输入
全通道绝缘 |
基于半导体继电器的扫描方式、浮空不平衡输入
全通道绝缘 |
| A/D分辨率 |
18 bit |
18 bit |
| 最大输入电压 |
DC ±100 V |
DC ±100 V |
| 通道间最大电压 |
DC 300 V |
DC 300 V |
| 对地最大额定电压 |
DC 1500 V CAT Ⅱ，预期瞬态过电压8000 V
DC 1000 V CAT Ⅱ，预期瞬态过电压6000 V |
AC，DC 600 V CAT Ⅱ，预期瞬态过电压4000 V |
| 模块间最大额定电压 |
DC 1500 V, AC 1000 V |
AC, DC 600 V |
| 输入电阻 |
100 MΩ以上(电压10 mV f.s.~6 V f.s .量程、1-5 V f.s .量程、热电偶全量程)
1 MΩ ±5% (电压10 V f.s. ～ 100 V f.s. 量程) |
100 MΩ以上 电压圧10 mV f.s.～6 V f.s. 量程, 1-5 V f.s. 量程, 热电偶 全量程)
1 MΩ ±5% (电压10 V f.s. ～100 V f.s. 量程) |
| 数据更新间隔 |
5 ms (*1), 10 ms (*2), 20 ms, 50 ms, 100 ms, 200 ms, 500 ms, 1 s, 2 s, 5 s, 10 s
*1:本模块所有测量通道全设置成了电压量程，使用通道数为1ch~8ch时可选择
*2:设置了热电偶断线检测OFF时可以选择 |
10 ms (*1), 20 ms (*2), 50 ms, 100 ms, 200 ms, 500 ms, 1 s, 2 s, 5 s, 10 s
*1:设置了热电偶断线检测OFF，使用通道数从1ch~15ch时可以选择
*2:设置了热电偶断线检测OFF设定或热电偶断线检测ON，使用通道数从1ch~15ch时可以选择 |
| 测量量程 |
电压: 10 mV f.s., 20 mV f.s., 100 mV f.s., 200 mV f.s., 1 V f.s., 2 V f.s., 6 V f.s., 10 V f.s., 20 V f.s., 60 V f.s., 100 V f.s., 1-5 V f.s.
热电偶: 100℃ f.s., 500℃ f.s., 2000℃ f.s. |
电压: 10 mV f.s., 20 mV f.s., 100 mV f.s., 200 mV f.s., 1 V f.s., 2 V f.s., 6 V f.s., 10 V f.s., 20 V f.s., 60 V f.s., 100 V f.s., 1-5 V f.s.
热电偶: 100℃ f.s., 500℃ f.s., 2000℃ f.s. |
| 体积·重量 |
约53W × 166H × 263D mm, 1.3 kg |
约53W × 166H × 263D mm, 1.2 kg |
| 附件 |
使用说明书×1 |
使用说明书×1 |
|
|
