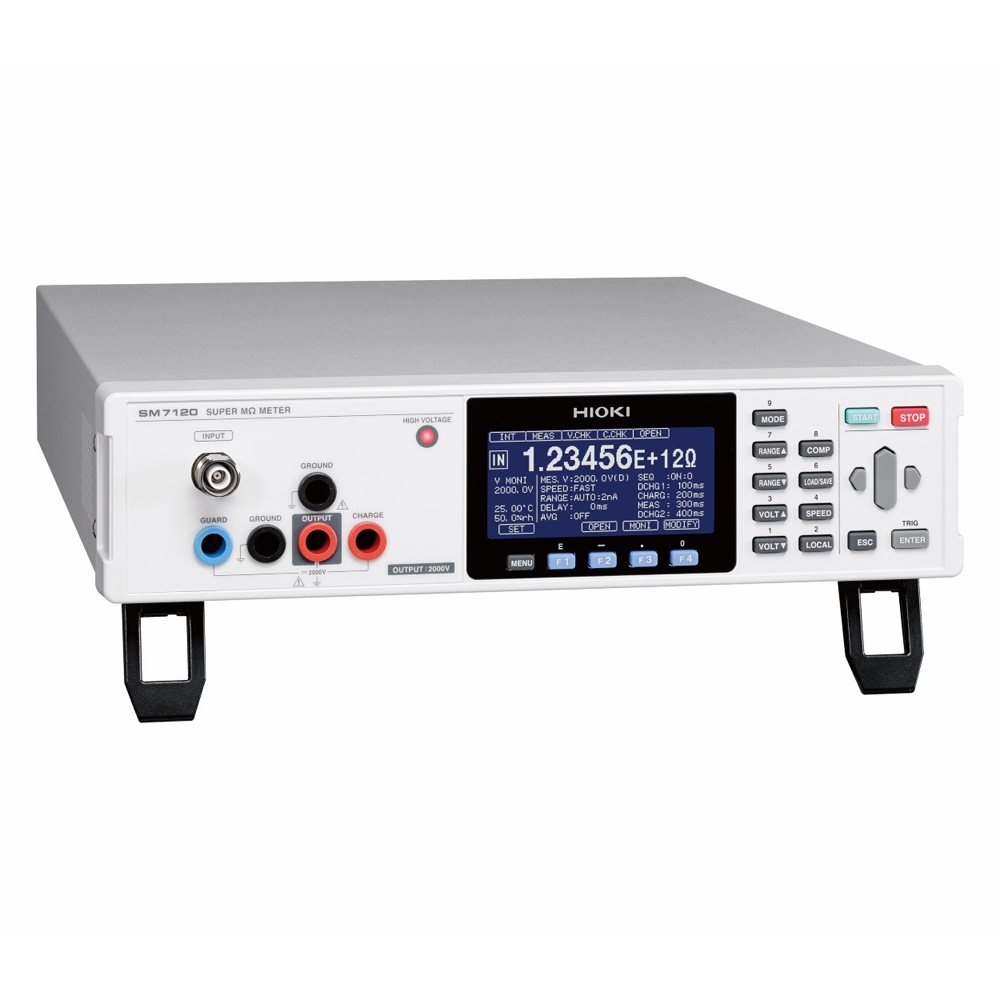

日本日置 SM7120 高阻计

使用自如，最大2000V最快6.4ms的高阻计！

品牌：	HIOKI/日本日置
型号：	SM7120
保修期：	3年
供货期：	6~8周
外形尺寸：	330(W)x80(H)x450(D)mm
重量：	5.9kg
技术规格：	电阻显示范围：50Ω~2x10¹⁹Ω，电压设置范围：0.1V~2000V，最快6.4ms的高速测量，可作为高阻计，皮安表，静电测试仪，IR测试仪等使用

立即询价

申请演示/试用

打印

产品标签：日本日置，HIOKI，SM7120，高阻计

产品中心
Products

高阻计 [6]

主推品牌
Brands

罗德与施瓦茨(Rohde&Schwarz)

产品介绍

技术参数

附件及选件

解决方案

相关下载

使用方法多种多样，最大2000V，最快6.4ms高阻计

● 实现了是以往产品300倍的抗干扰功能
● 最快6.4ms的高速测量
● 作为皮安表使用进行低电容检查
● 最高2×10^19Ω显示，最小0.1fA分辨率
● 标配EXT I/O, RS-232C, GP-IB, USB
● 静电计、皮安表、IR表，可以自由安排

主机不带测试探头，请根据测量用途购买选件中的探头。
与现有电极配套使用时必须购买选件中的转换适配器Z5010。

多种使用方法的超绝缘计

超绝缘计是一种能够作为IR表、静电计等高电阻计，以及作为皮安表这种微小电流计来使用，使用方法非常丰富的测量仪器。
而且，HIOKI自行设计的悬浮式电路，能不受测量环境影响进行稳定测量，并且运用在产线中实现高速测量。
1000V输出 SM7110

偏差1/60，抗噪音性能300倍

通过全新的SM悬浮式电路和三轴连接器的组合，大幅提高抗噪音性能。

采用大口径三轴连接器

SM7110/SM7120采用了16mm大口径的三轴连接器。
兼顾抗噪音的稳定性和高压检查时的安全性

最快6.4ms的高速检查

6.4ms=测量4.1+接触检查2.3ms
高速检查和最大50mA的预充电功能的组合可以实现高产量的MLCC检查。

皮安表模式也能使用的高性能接触检查

如皮安表一样搭载了在使用外部电源的测量中也能使用的接触检查功能。
对应范围从0.1pF到由阈值决定的低电容。
可以选择用于检查的频率，因此在现场也能够使用多个测量仪器进行检测。

输出电压从最小0.1V到最大1000V，能够以0.1V为单位任意设置

输出电压从最小0.1V到最大1000V，能够以0.1V为单位任意设置。

[设置电压和电阻显示范围的例]
根据电流量程的不同，电阻的显示范围不同。电流量程设置为自动并使用电阻显示模式时需要注意。

产品使用例

用于陶瓷元件的絶縁劣化试验
贴片电容的IR测量
MLCC（多层陶瓷电容器）的绝缘测量
光伏电池薄膜的绝缘测量
噪音滤波器的绝缘（高阻）测量
液晶设备的绝缘测量
涂层（涂料）的表面电阻率测量
外壳的带电度的测量
二极管的微笑泄漏电流测量
光电耦合器的初级/次级绝缘（高电阻）测量
打印机墨粉辊轴的绝缘测量
用于针对半导体厂家的绝缘密封件的评估试验
用于组装在贴片机、分选机、自动化设备中

测量通道数	1ch
直流电流测量(精度)	20 pA量程(分辨率 0.1 fA), 精度 ±(2.0% of rdg. +30 dgt.) 200 pA量程 (分辨率1.0 fA), 精度±(1.0% of rdg. +30 dgt.) 2 nA量程 (分辨率10 fA), 精度±(0.5% of rdg. +20 dgt.) 20 nA量程 (分辨率100 fA), 精度±(0.5% of rdg. +10 dgt.) 200 nA量程 (分辨率1 pA), 精度±(0.5% of rdg. +10 dgt.) 2 μA量程 (分辨率10 pA), 精度±(0.5% of rdg. +10 dgt.) 20 μA量程 (分辨率100 pA), 精度±(0.5% of rdg. +10 dgt.) 200 μA量程 (分辨率1 nA), 精度±(0.5% of rdg. +10 dgt.) ※2 mA量程 (分辨率10 nA), 精度±(0.5% of rdg. +30 dgt.) (1) 测量速度设置: SLOW2=内部累积时间为13PLC时 (2) 温度范围: 23 ±5℃ 湿度 85% rh以下 (3) 2 mA量程仅在测量速度FAST时才能选择
电阻显示范围	50 Ω ～2×10 ^19 Ω ※电流测量精度由电流量程精度和电压设置精度规定
电压设置范围 (精度)	[SM7120,SM7120共通] 0.1～100.0 V, 分辨率100 mV, 精度设置的±0.1%±0.05% f.s. 100.1～1000 V, 分辨率1 V, 精度设置的±0.1% ±0.05% f.s. [仅限SM7120] 1000～2000 V, 分辨率1 V, 精度设置的±0.2%±0.10% f.s.
限流器	0.1～250.0 V: 5/ 10/ 50 mA, 251～1000 V: 5/ 10 mA, 1001V～： 1.8mA
测量时间设置	延迟时间: 0～9999 ms
功能	比较测量，偏差测量，百分比测量，表面电阻率测量，体积电阻率测量，电压监视器，接触检查
编程功能	有10种放电-充电-测量-放电的测量序列可编程
显示	LCD显示(30位，8行)、背光、高压警告显示
接口	GP-IB, RS-232C, USB, EXT I/O
电源	AC100～240 V, 50/60 Hz, 45 VA
体积及重量	330W × 80H × 400D mm, 6.7 kg
附件	电源线 ×1, 使用说明书 ×1, 短路插头, CR-R (各种驱动)

型号	名称	描述
电极/保护盒
SM9001	表面/体积电阻测量用电级	非CE标识产品。外形尺寸: φ100×223mm 重量:2.5kg，线长:1m ※ 和超绝缘计SM-8200系列组合使用时，可充分利用测试仪器各自的电压和电阻范围。
SME-8360	插片电容测试用电极接口	为测试电阻顶端电容，夹具大小可调节，从0mm~11mm。机体内配有连接线，当通过连接线连接到仪表，盖子在开放状态下测量时，电压值显示为OFF，以确保安全。
SME-8310	平板测试样品用电极	测量平板测试物的固有电阻。被测物体的大小为40mm~100mm，厚度为8mm以下的方形物体都能测试。主电极直径为50mm，防护电极的内径为70mm，外径为80mm。测试线与主机连接，当盒盖在开放状态下测试电压值为OFF，以确保安全。电压和表面电阻的测试切换可以通过按钮来实行。
SME-8311	平板测试样品用电极	平板样品的固有阻抗测量用电极，样本的大小可为40mm~100mm，厚度为80mm以下的方形物体都能测量。主电极直径：19.6mm，防护电极的内径为24.1mm，外径为28.8mm。测试线于主机连接，当盒盖在开放状态下测试电压值为OFF，以确保安全。外观及使用方法与SME-8330相同
SME-8302	表面阻抗测量用电极	可以测量树脂形成，橡胶加工品形状的曲线形测试物的表面电阻。电极间隔为10mm的 1010Ω的阻抗测量功能。 TV阴极或者样品很小，可以用表面电阻测量用电极。通过压住橡皮顶端接触样品，可以测量表面电阻。
SME-8310	表面电阻测试用电极	电极前段压住被测物体，就可以测量被测物的表面电阻。主要与SM-8213一起使用，测量非经典表面电阻，可以测试1010Ω的电阻。
SME-8330	液体测试用电极	与遮蔽箱（SME-8350）共同使用的平板样品测试用的电极接点。电极可以非常方便的测量样品在粗糙表面，如地毯的表面电阻和电压。主电极直径：50mm。环形电极的内部和外部直径：70mm/80mm。
SME-8335	连续液体样品测试电极	可以测量流动机油与干净液体的绝缘电阻测试。电极由金属片固定，要求1/4NPT结合。容量：30ml。电极常数：75cm。
SME-8322	水银	用于平板样品的不锈钢的水银电极。每段包含9个直径20mm的环至20个直径100mm的环。用于测量的为3个环。
SME-8350	屏蔽箱	测试高绝缘电阻样品时，用来作为样品调节盒，起电磁绝缘的功能，防止外部电磁干扰和外部杂音干扰。与分铜电极SME-8320一起使用，对电极和保护电极构成的电极测量电容器和变压器的电子产品时，可以屏蔽外部杂音，电流
SR-2	电阻箱	超绝缘计用的校正电阻箱。超绝缘计主机与确保安全的保护构造。最高使用电压：DC1000V。电阻：10MΩ ~10,000MΩ （24点构造）
测试线
L2230	针型测试线(红色)	长1m
L2231	针型测试线(黑色)	长1m
L2232	夹型测试线(红色)	长1m
L2233	夹型测试线(黑色)	长1m
L2234	单侧无接头测试线(红色)	长3m
L2235	单侧无接头测试线(黑色)	长3m
PC通讯
9637	RS-232C连接线	9pin-9pin，1.8m长
9151-02	GP-IB连接线	2m长
其他
Z5010	转换适配器	连接SM7110/SM7120和电极及屏蔽箱
DSM8104F	内部连接线	0.1m
