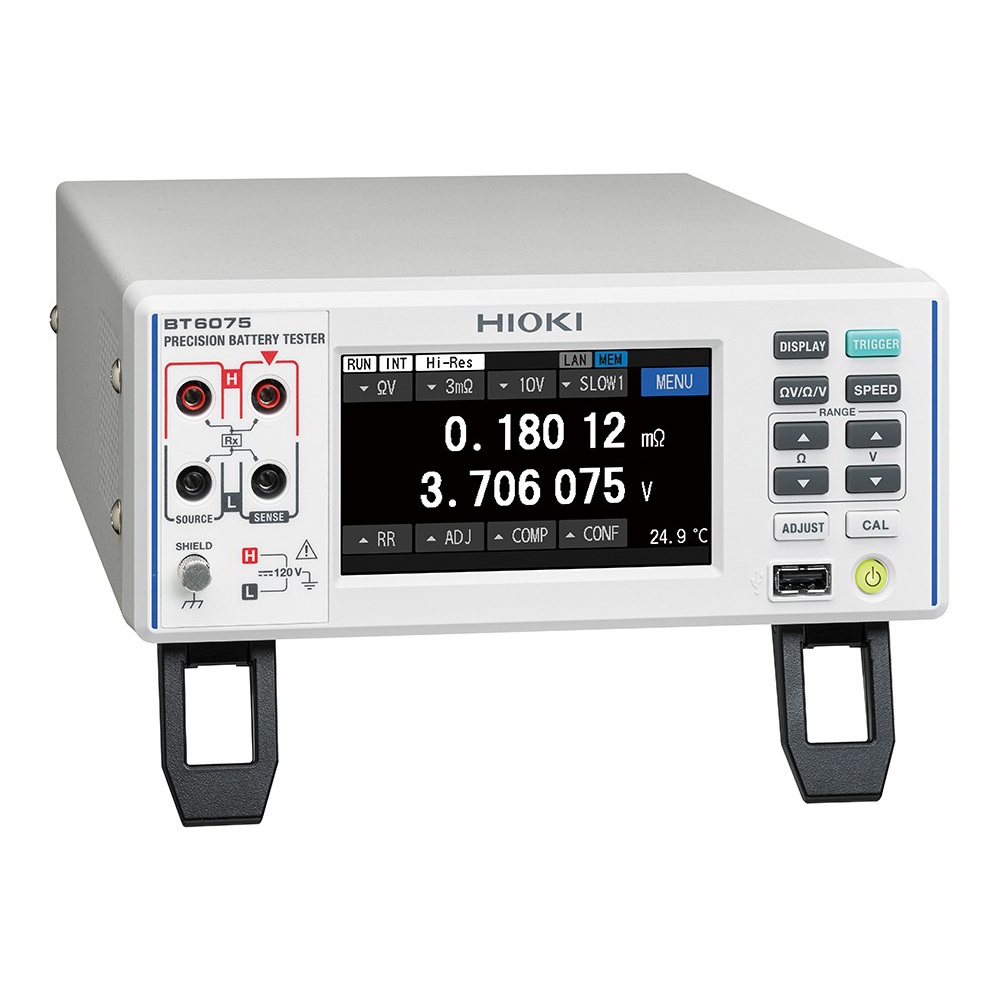

日本日置 BT6075 电池测试仪(DC 100V)

用于出货检查的高精度分选

品牌：	HIOKI/日本日置
型号：	BT6075
保修期：	3年
供货期：	6~8周
外形尺寸：	215(W)x88(H)x313(D)mm
重量：	3.1kg
技术规格：	电阻：3mΩ~300Ω，分辨率：0.01μΩ~100μΩ，测量精度：±0.08% rdg.，电压：DC 10V/100V，分辨率：1μV/10μV，测量精度：±0.0012% rdg.，采样时间：4ms，回路电阻测量

立即询价

申请演示/试用

打印

产品标签：日本日置，HIOKI，BT6075，电池测试仪(DC 100V)，交流内阻测试仪，电池内阻测试仪

产品中心
Products

电池测试仪 [20]

主推品牌
Brands

罗德与施瓦茨(Rohde&Schwarz)

产品介绍

技术参数

附件及选件

解决方案

相关下载

为新一代大容量电池提供高精度OCV/IR检查

● 业界高精度的AC-IR、DCV测量功能
- AC-IR最高分辨率10 nΩ，5位半：出色的电阻测量分辨率和稳定性
- DCV最高分辨率1 µV，7位半：可与高精度电压计匹敌的电压测量精度
● 同时测量ΩV的真值：最快检查时间12ms，保证稳定性的同时检测时间缩短一半
● 适用于内部电阻1mΩ以内的大容量电池的生产线
- 用于出货检查的高精度分选：BT6075
- 用于初期工艺时的OCV/IR测试，缺陷产品检测：BT6065

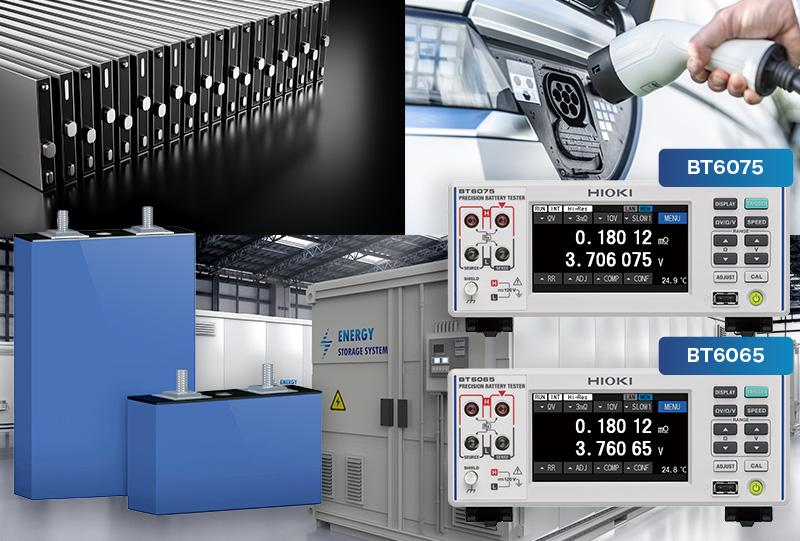

优秀的电池测量功能：根据检查工艺选择机型(2款)

▄ 电池测试仪BT6075
出货和进货检查
适用于高精度分选
·电压显示：7位半
·DCV最高分辨率：1μV
·AC-IR最高分辨率：0.01µΩ

▄ 电池测试仪BT6065
适用于化成工艺和老化试验
适用于初期工艺中的OCV/IR测试
·电压显示：6位半
·DCV最高分辨率：10μV
·AC-IR最高分辨率：0.01µΩ

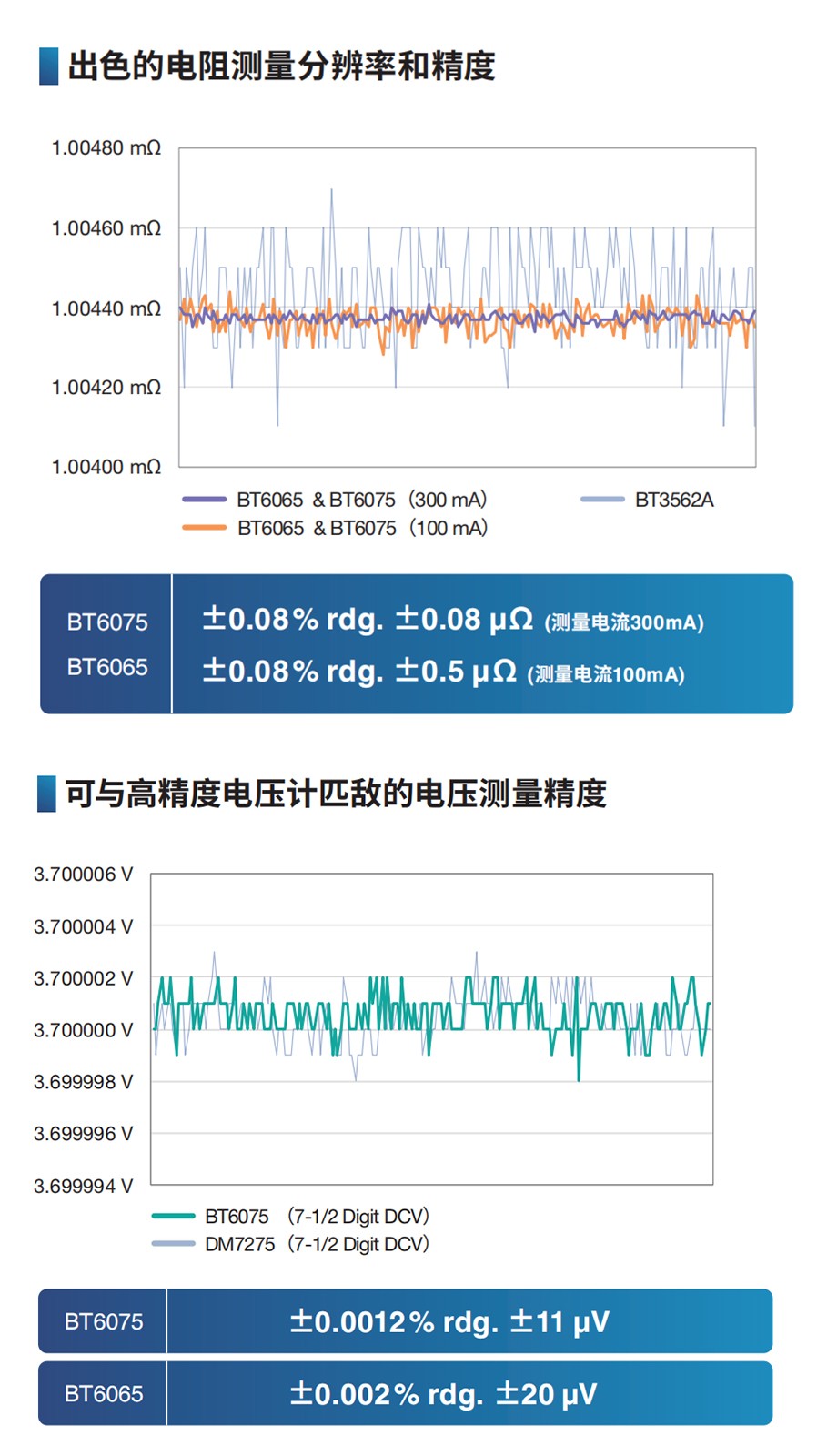

出色的AC-IR，DCV测量再现性

▄ 出色的电阻测量分辨率和精度
AC-IR 的最大分辨率为 10 nΩ。
在测量电流为300mA时，优秀的SN比，可获取稳定的测量数据。
适合测量低电阻的电池。
【BT6065、BT6075共通】
±0.08% rdg. ±0.08 µΩ（测试电流 300 mA）
±0.08% rdg. ±0.5 µΩ（测试电流 100 mA）

▄ 可与高精度电压计匹敌的电压测量精度
无需为OCV/IR测试增设电压计。
7位半(分辨率 1μV)和6位半(分辨率 10μV)中的任意机型都具有与高精度电压计匹敌的测量精度。

【BT6075】
7位半（分辨率 1 µV）
±0.0012% rdg. ±11 µV
【BT6065】
6位半（分辨率 10µV）
±0.002% rdg. ±20µV

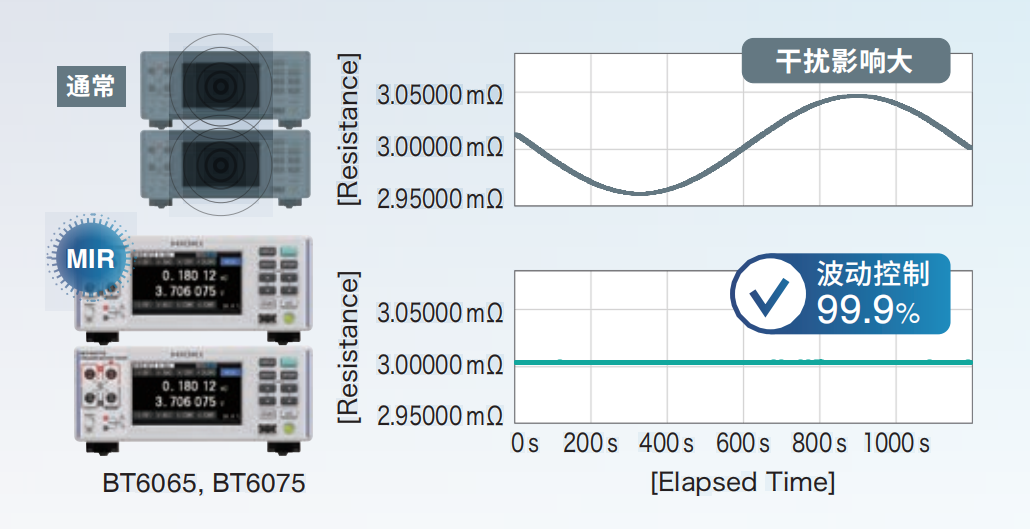

实现简便、可靠的同时检测【MIR模式(减少相互干扰)下的稳定测量】

想要2台仪器同时高效测量
通常，当两台电池测试仪靠近并同时测量时，相互干扰会导致测量值波动。MIR 模式可减少相互干扰，确保稳定测量。因此，可实现同时使用2台电池测试仪快速准确地进行检测。

MIR技术的特点
- 无需同步线缆等额外选件
- 2台电池测试仪完全同步测量，不同于传统技术“脉冲输出功能”

正确补偿相邻电池的涡电流影响【多通道校准功能】

想要正确地测量多通道
测量排列在托盘中的电池时，相邻电池的金属外壳产生的涡电流是导致误差的原因。
利用多通道校准功能以实际电池为基准正确补偿涡电流，从而更准确地测量。

多通道校准功能的特点
- 多通道校准功能：可保存最多528ch的补偿数据
- 使用面板保存功能可将最多6种不同的电池的校准数据(6x528ch)存储在主机中

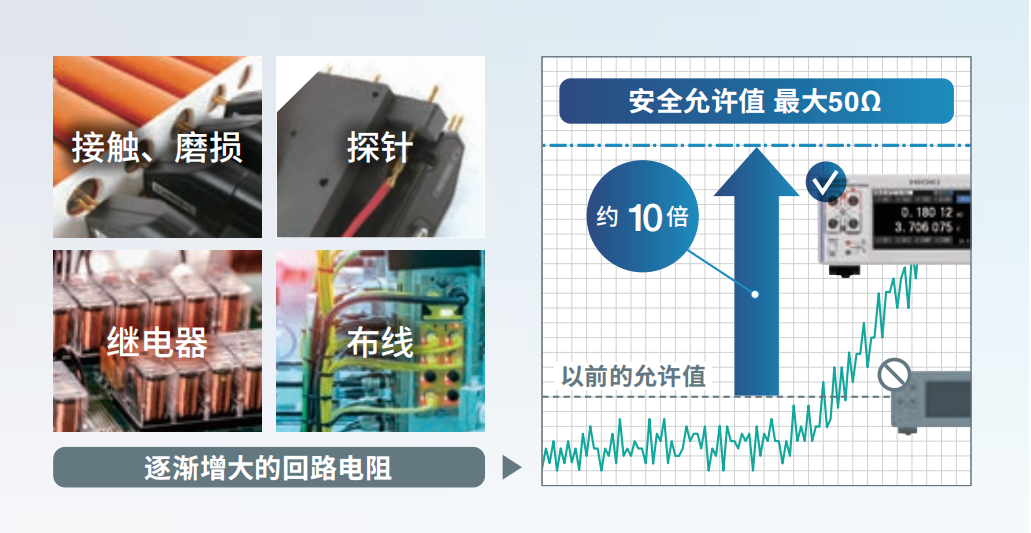

提高检测系统的长期可靠性【提高回路电阻的允许值】

担心系统突然停止
回路电阻是检测系统中导线电阻、探针的接触电阻的总和。因为回路电阻允许值高，对于探针老化及继电器接点电阻值的增加有耐受性。进而防止系统突然停止，提高运行效率。

回路电阻允许值
- 50Ω：测量电流100mA以下时（全量程）
- 10Ω：测量电流300mA时（仅3mΩ量程）

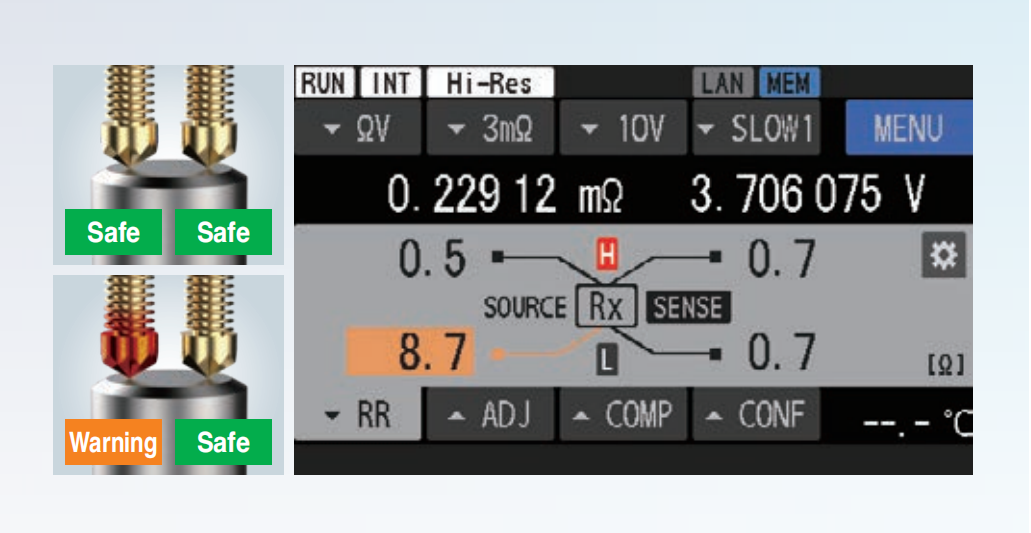

监测回路电阻，并在出现测量错误前发出警报【回路电阻监测】

想要减少探针的替换频率
回路电阻监控是指包含探针的接触电阻，对4根测试线电阻值分别进行监控的功能。可以持续监测接线异常，如探针磨损和导线断裂等。另外，还可通过数据确定需要更换的探针，从而提高维保效率，降低使用成本。

回路电阻监测的特点
- 分别设置2个阶段的阈值（Warning, FAIL）
- 测量回路电阻同时测量ΩV，提高检测可靠性

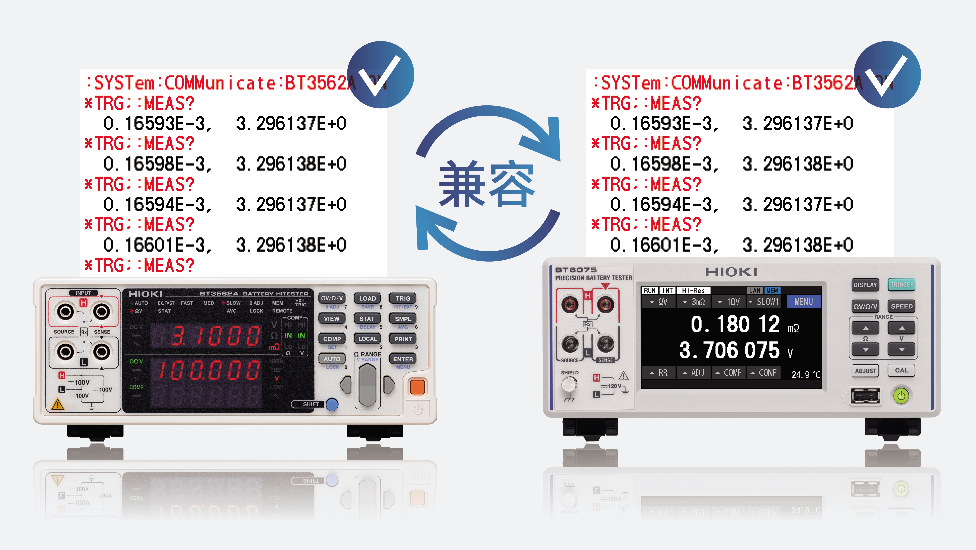

支持无缝系统集成【指令兼容模式】

可直接使用BT3562A的通讯指令，可马上替换之前的电池测试仪并完成验证。

型号	BT6065, BT6075
电阻测量量程 (HIGH RESOLUTION ON)	[量程 (测量电流), 精度 (SLOW2), 最大显示值, 分辨率] 3 mΩ (300 mA), ±0.08% rdg. ±0.08 μΩ, 5.10000 mΩ, 0.01 μΩ 3 mΩ (100 mA), ±0.08% rdg. ±0.50 μΩ, 5.10000 mΩ, 0.01 μΩ 30 mΩ (100 mA), ±0.08% rdg. ±0.5 μΩ, 51.0000 mΩ, 0.1 μΩ 300 mΩ (10 mA), ±0.08% rdg. ±5 μΩ, 510.000 mΩ, 1 μΩ 3 Ω (1 mA), ±0.10% rdg. ±50 μΩ, 5.10000 Ω, 10 μΩ 30 Ω (100 μA), ±0.15% rdg. ±0.5 mΩ, 51.0000 Ω, 100 μΩ 测量电流频率: 1 kHz ±0.2 Hz 追加精度温度系数：0℃～18℃, 28℃～40℃的环境下，在测量精度上加算以下数值。(测量精度×0.1)/℃ 电阻测量MIR模式时加算: 电阻测量精度增加读数的±0.01%
直流电压测量量程	[名称: 量程, SLOW2, 最大显示值, 分辨率] BT6065: 10 V, ±0.002% rdg. ±20 μV, ±12.00000 V, 10 μV BT6065: 100 V, ±0.004% rdg. ±0.6 mV, ±120.0000 V, 100 μV BT6075: 10 V, ±0.0012% rdg. ±11 μV, ±12.000000 V, 1 μV BT6075: 100 V, ±0.003% rdg. ±0.60 mV, ±120.00000 V, 10 μV 追加精度温度系数：0℃～18℃, 28℃～40℃的环境下，在测量精度上加算以下数值。(测量精度×0.1)/℃
温度测量量程	量程：-10.0℃～60.0℃ 精度(主机+Z2005): ±0.5℃ (测量温度 10. 0℃～40.0℃), ±1.0℃ (测量温度 -10.0℃～9.9℃, 40.1℃～60.0℃)
回路电阻测量量程	[电阻量程, 电阻测量电流, 最大显示值] 3 mΩ, 300 mA, 10.0 Ω 3 mΩ, 100 mA, 50.0 Ω 30 mΩ, 100 mA, 50.0 Ω 300 mΩ, 10 mA, 50.0 Ω 3 Ω, 1 mA, 50.0 Ω 30 Ω, 100 μA, 500 Ω
采样时间(*1)	[电源频率, FAST1, FAST2, MEDIUM1(MED1), MEDIUM2(MED2), SLOW1, SLOW2] 50 Hz, 4 ms, 10 ms, 20 ms, 40 ms, 100 ms, 200 ms 60 Hz, 4 ms, 10 ms, 17 ms, 33 ms, 100 ms, 200 ms *1: 测量功能ΩV, Ω, V通用
相应时间	测量4V的电池时，纯电阻测量时：约8ms
功能	平均值（1 次 ~ 256 次)）、接触检查、电阻自校准、直流电压自校准、调零 (CH528)、多通道校准 (CH528)、回路电阻检测、电阻测量 MIR 模式(Mutual Interference Reduction Mode)、比较器、指令兼容(电池测试仪BT3562A上位兼容)、面板保存（保存组数：6）、通讯监控器、EXT. I/O测试
接口	LAN (10BASE T/100BASE-T, TCP/IP), USB（COM 模式, 连接器C), USB (MEM模式, 连接器A型, Z4006 USB盘使用), RS-232C (9600 bps, 19200 bps, 38400 bps), EXT. I/O
电源	额定电源电压: AC 100 V～240 V 额定电源频率: 50 Hz, 60 Hz 最大额定功率: 40 VA
体积·重量	约215 (W)× 88 (H) × 313 (D) mm, 约3.1 kg (不含突起物)
附件	电源线 × 1, 启动指南× 1, 使用注意事项 × 1
