如何选择一款合适的数字示波器

数字存储示波器是设计、制造和维修电子设备的必备重要仪器之一。工程师在日常工作中利用操作方便、测量精准的数字存储示波器观测各种模拟、数字信号，发现问题，排除故障，战胜各种设计、调试的挑战。 UNI-T作为亚洲规模较大的仪器仪表公司之一，在仪器开发十多年的时间内先后推出了N代数字存储示波器产品，在部分功能及指标上，已超越国际知名品牌同档次的产品。其中UPO系列数字荧光存储示波器，UNI-T拥有全部自主知识产权，独创的UPO技术。

混合信号示波器
图片	型号	模拟通道数	模拟带宽	最高实时采样率	最大存储深度	最高波形捕获率	数字通道	内置信号源

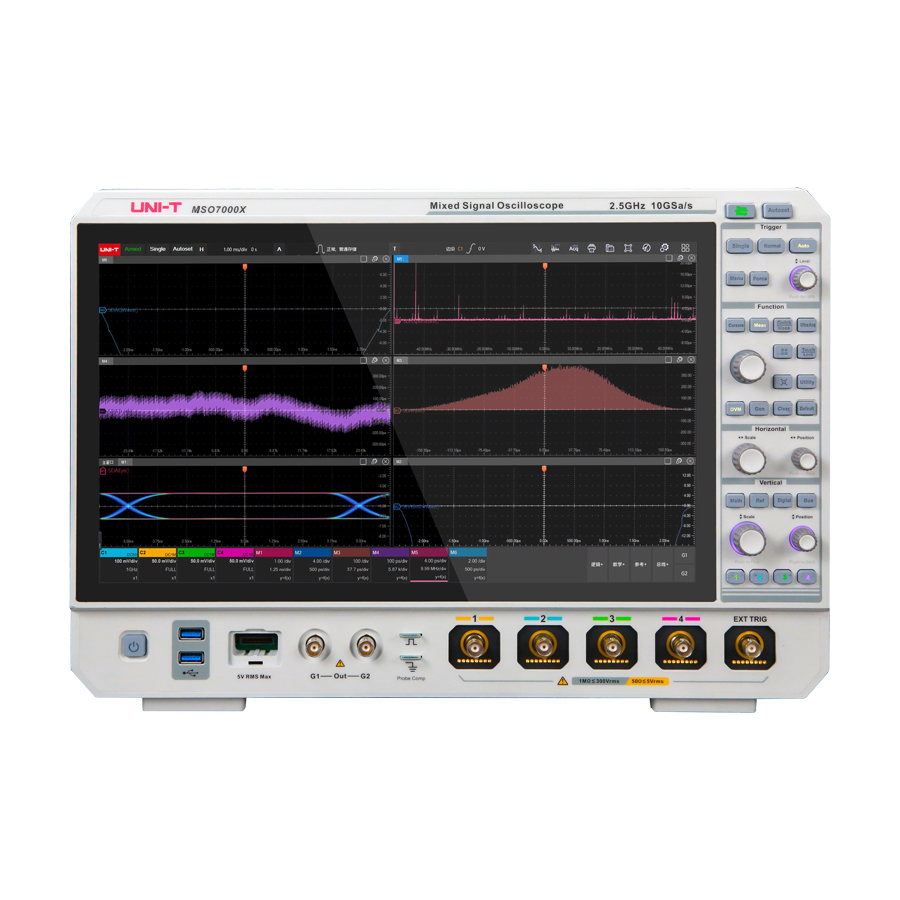

	MSO7254X	4	2.5GHz	10GSa/s	1Gpts	1,000,000wfms/s	16	60MHz
	MSO7204X	4	2GHz	10GSa/s	1Gpts	1,000,000wfms/s	16	60MHz
	MSO7104X	4	1GHz	10GSa/s	1Gpts	1,000,000wfms/s	16	60MHz

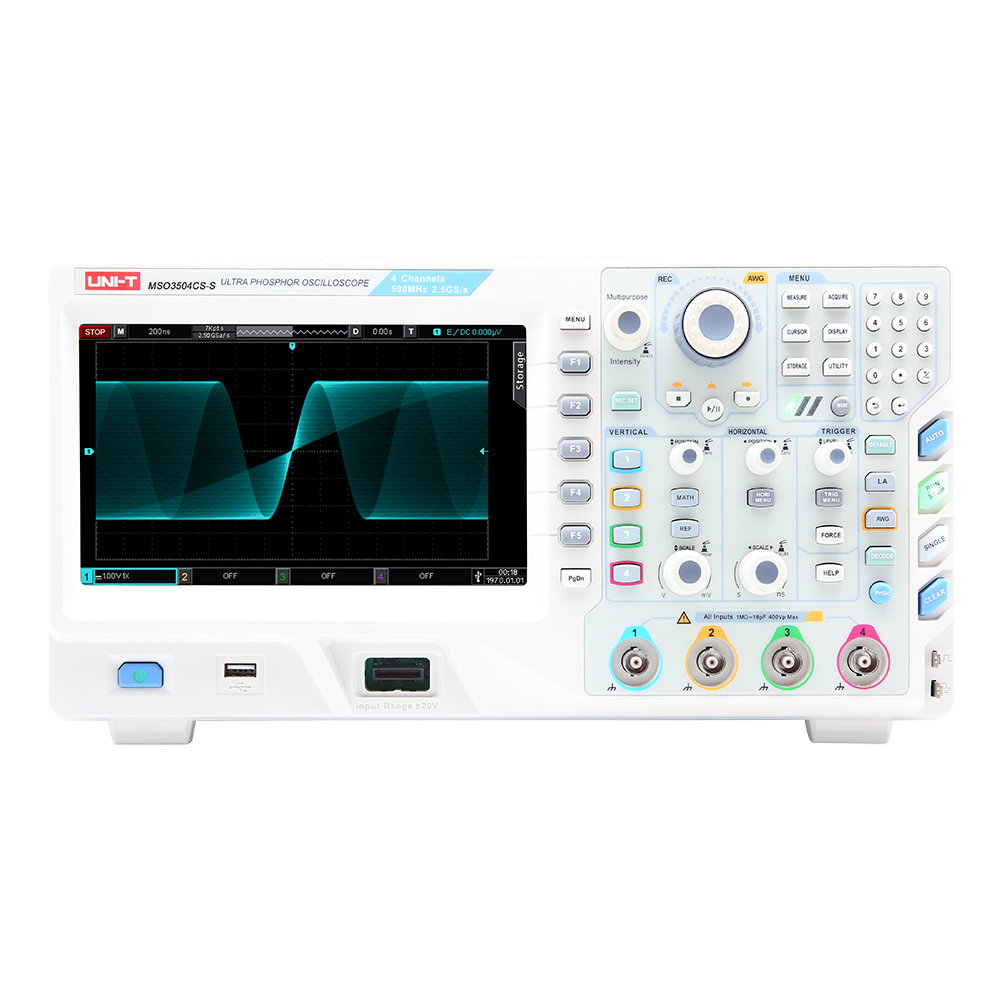

	MSO3504CS-S	4	500MHz	2.5GSa/s	70Mpts	1,000,000wfms/s	16	50MHz
	MSO3354CS-S	4	350MHz	2.5GSa/s	70Mpts	1,000,000wfms/s	16	50MHz
	MSO3504CS	4	500MHz	2.5GSa/s	70Mpts	1,000,000wfms/s	16	-
	MSO3502CS	2	500MHz	2.5GSa/s	70Mpts	1,000,000wfms/s	16	-
	MSO3354CS	4	350MHz	2.5GSa/s	70Mpts	1,000,000wfms/s	16	-
	MSO3352CS	2	350MHz	2.5GSa/s	70Mpts	1,000,000wfms/s	16	-
	MSO2204-S	4	200MHz	2GSa/s	56Mpts	1,000,000wfms/s	16	50MHz
	MSO2202-S	2	200MHz	2GSa/s	56Mpts	1,000,000wfms/s	16	50MHz
	MSO2204	4	200MHz	2GSa/s	56Mpts	1,000,000wfms/s	16	-
	MSO2202	2	200MHz	2GSa/s	56Mpts	1,000,000wfms/s	16	-
	MSO2104-S	4	100MHz	2GSa/s	56Mpts	1,000,000wfms/s	16	50MHz
	MSO2102-S	2	100MHz	2GSa/s	56Mpts	1,000,000wfms/s	16	50MHz
	MSO2104	4	100MHz	2GSa/s	56Mpts	1,000,000wfms/s	16	-
	MSO2102	2	100MHz	2GSa/s	56Mpts	1,000,000wfms/s	16	-
数字荧光示波器
图片	型号	模拟通道数	模拟带宽	最高实时采样率	最大存储深度	最高波形捕获率	数字通道	内置信号源
	UPO3504CS	4	500MHz	2.5GSa/s	70Mpts	1,000,000wfms/s	-	-
	UPO3502CS	2	500MHz	2.5GSa/s	70Mpts	1,000,000wfms/s	-	-
	UPO3354CS	4	350MHz	2.5GSa/s	70Mpts	1,000,000wfms/s	-	-
	UPO3352CS	2	350MHz	2.5GSa/s	70Mpts	1,000,000wfms/s	-	-
	UPO2204	4	200MHz	2GSa/s	56Mpts	1,000,000wfms/s	-	-
	UPO2202	2	200MHz	2GSa/s	56Mpts	1,000,000wfms/s	-	-
	UPO2104	4	100MHz	2GSa/s	56Mpts	1,000,000wfms/s	-	-
	UPO2102	2	100MHz	2GSa/s	56Mpts	1,000,000wfms/s	-	-

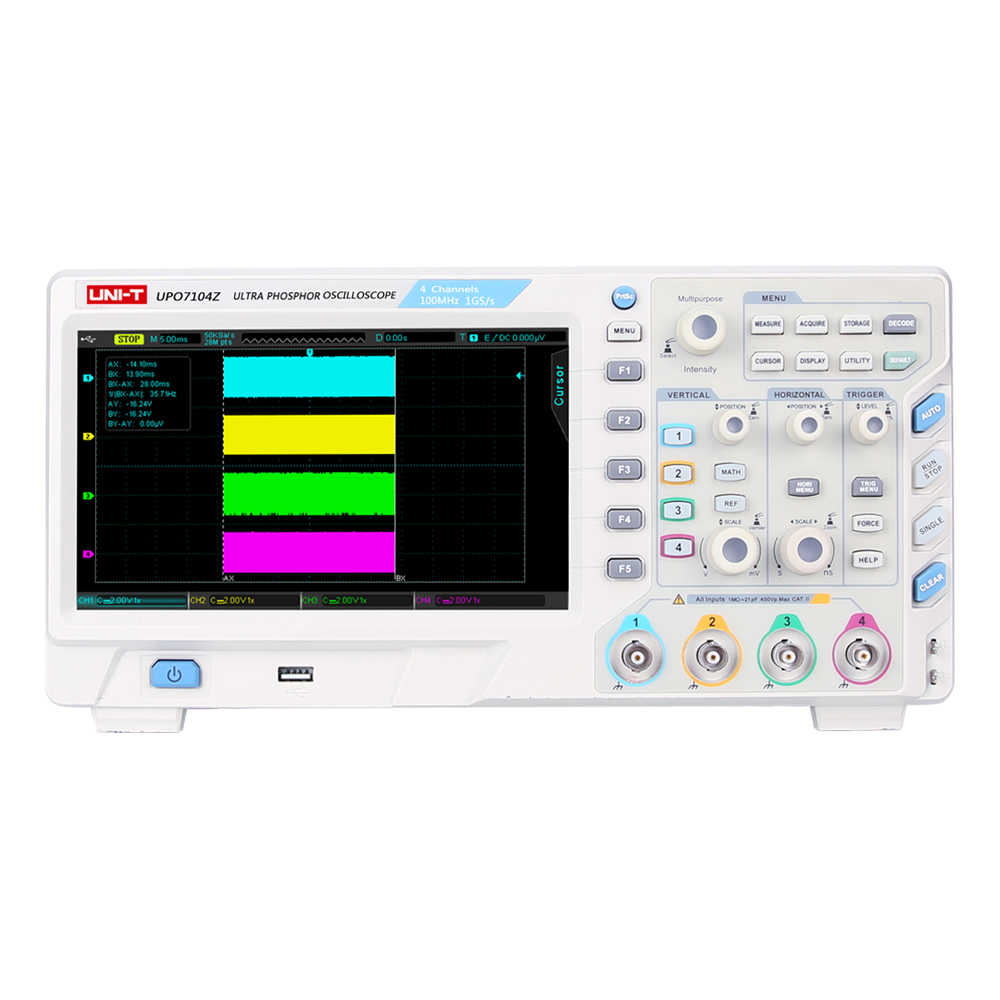

	UPO7104Z	4	100MHz	1GSa/s	56Mpts	83,000wfms/s	-	-
	UPO7102Z	2	100MHz	1GSa/s	56Mpts	83,000wfms/s	-	-
	UPO2104CS	4	100MHz	1GSa/s	56Mpts	83,000wfms/s	-	-
	UPO2102CS	2	100MHz	1GSa/s	56Mpts	83,000wfms/s	-	-
	UPO6202Z	2	200MHz	1GSa/s	56Mpts	500,000wfms/s	-	-
	UPO6102Z	2	100MHz	1GSa/s	56Mpts	500,000wfms/s	-	-
	UPO1202CS	2	200MHz	1GSa/s	56Mpts	500,000wfms/s	-	-

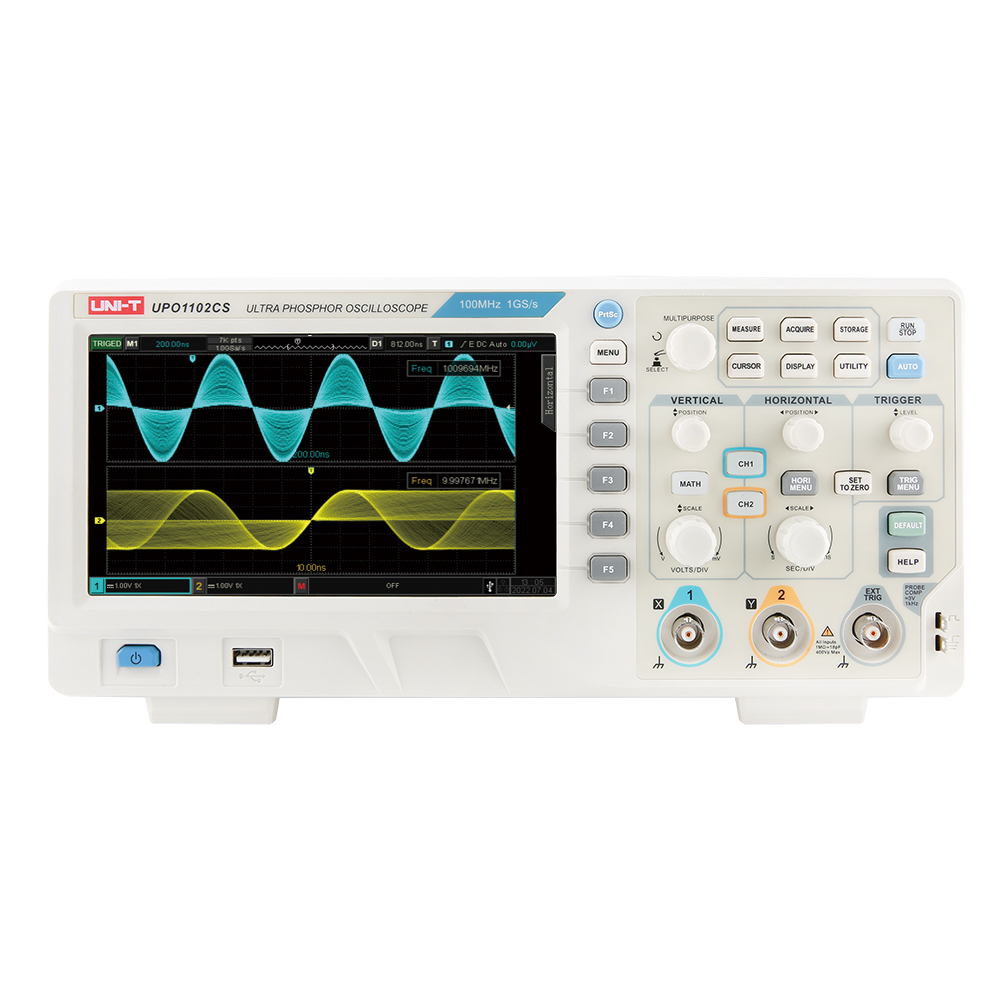

	UPO1102CS	2	100MHz	1GSa/s	56Mpts	500,000wfms/s	-	-
数字存储示波器
图片	型号	模拟通道数	模拟带宽	最高实时采样率	最大存储深度	最高波形捕获率	数字通道	内置信号源
	UTD7202C	2	200MHz	1GSa/s	64kpts	8,000wfms/s	-	-

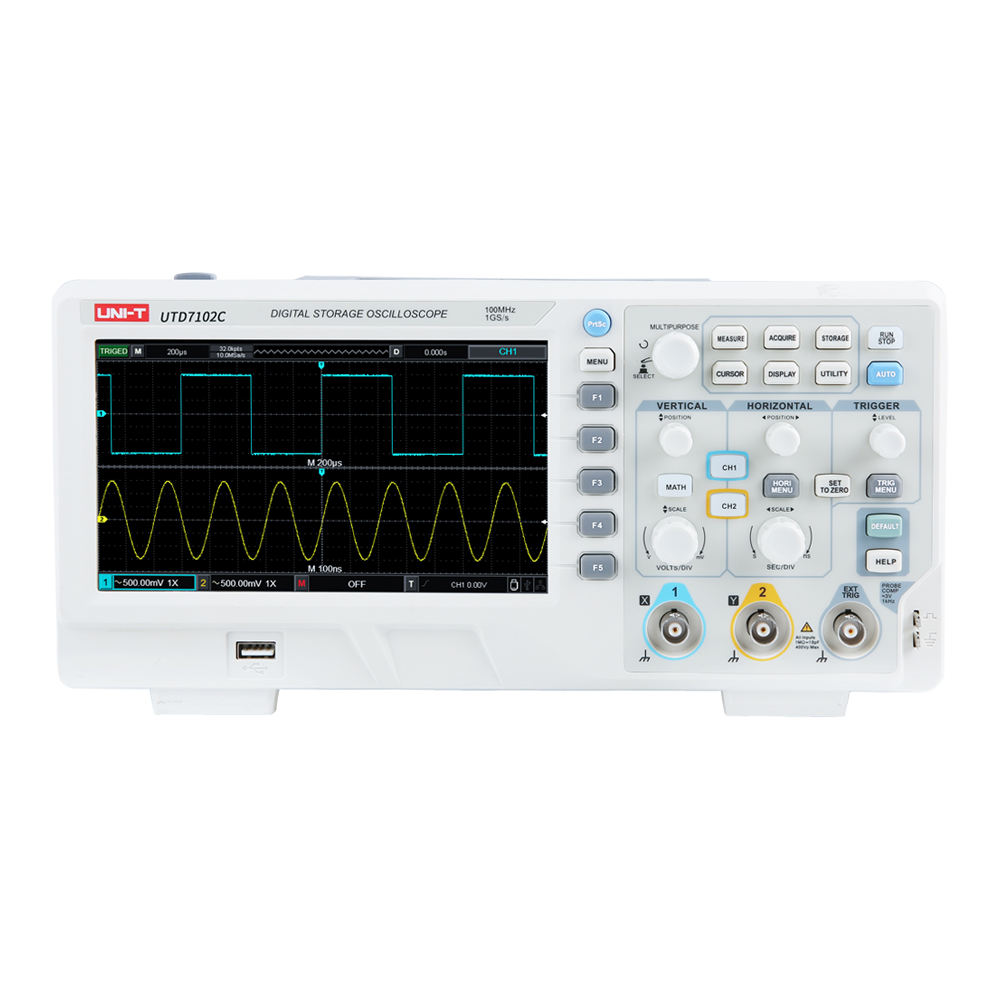

	UTD7102C	2	100MHz	1GSa/s	64kpts	8,000wfms/s	-	-
	UTD2202CEX+	2	200MHz	1GSa/s	64kpts	5,000wfms/s	-	-
	UTD2102CEX+	2	100MHz	1GSa/s	64kpts	5,000wfms/s	-	-
	UTD2072CL	2	70MHz	500MSa/s	64kpts	5,000wfms/s	-	-
手持式示波器
图片	型号	模拟通道数	模拟带宽	最高实时采样率	最大存储深度	最大显示	屏幕尺寸	接口

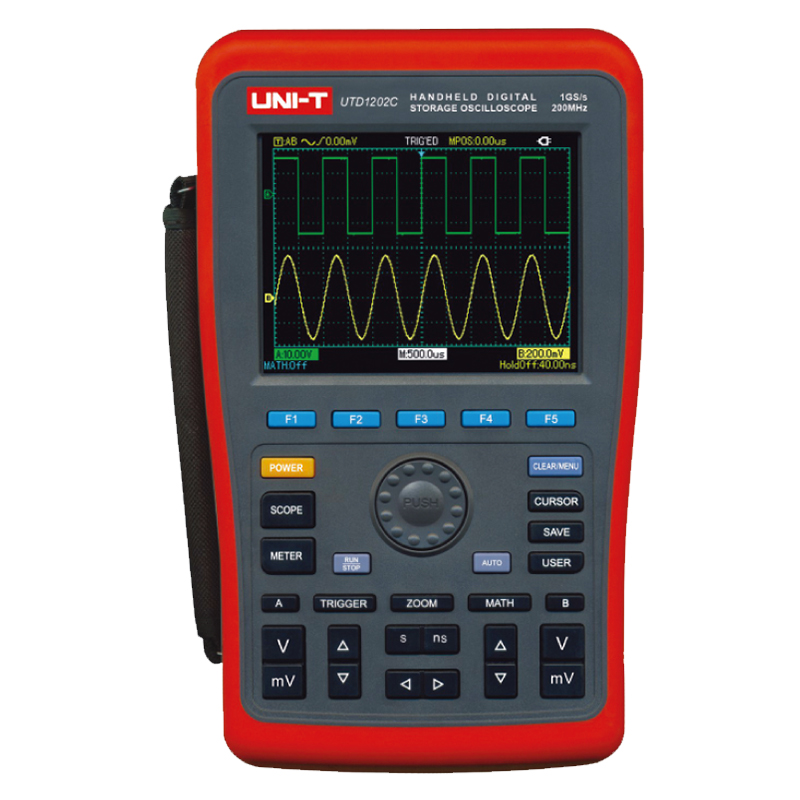

	UTD1202C	2	200MHz	1GSa/s	7.5kpts	5999	5.7英寸 TFT LCD	USB Host
	UTD1102C	2	100MHz	1GSa/s	7.5kpts
	UTD1025CL	1	25MHz	200MSa/s	12kpts	3999	3.5英寸 TFT LCD	Mini USB
	UTD1050CL	1	50MHz	200MSa/s	12kpts

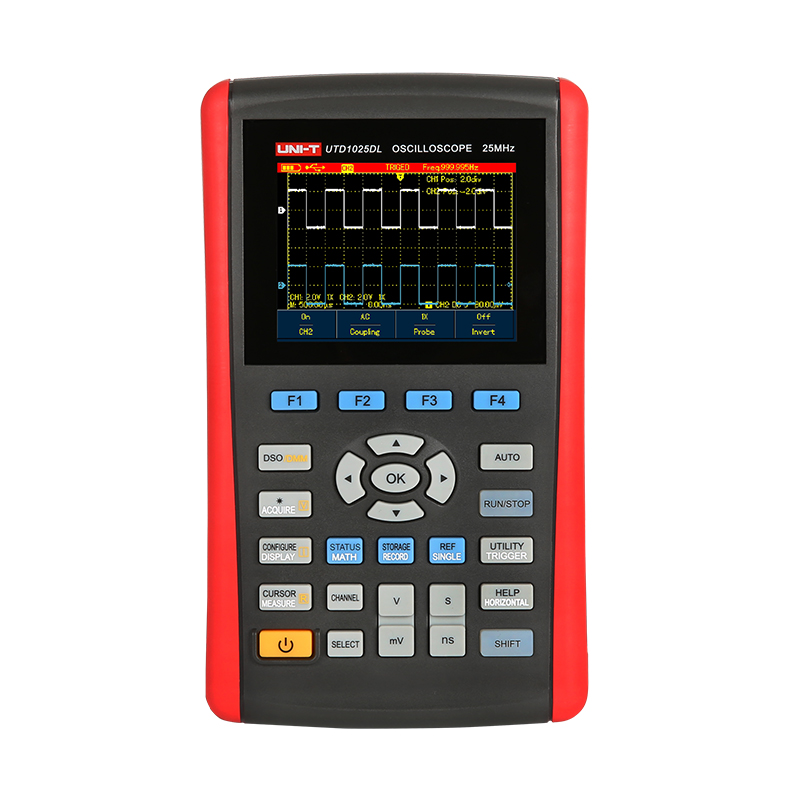

	UTD1025DL	2	25MHz	250MSa/s	12kpts
	UTD1050DL	2	50MHz	250MSa/s	12kpts
