| 型号 |
UTS1015B |
UTS1032B |
| 测量频率带宽 |
9kHz~1.5GHz |
9kHz~3.2GHz |
| 分辨率带宽 |
1Hz~3MHz, 1-3-10步进 |
| 显示平均噪声电平 |
-161dBm/Hz, 归一化典型值 |
| 相位噪声 |
<-98dBc/Hz@1GHz, 10kHz offset, 典型值 |
| 跟踪源(选配) |
100kHz~1.5GHz |
100kHz~3.2GHz |
| 全幅度精度 |
<0.7dB |
| 频率 |
| 频率范围 |
9kHz~1.5GHz |
9kHz~3.2GHz |
| 频率分辨率 |
1Hz |
| 频率扫宽 |
| 扫宽范围 |
0Hz, 100Hz~1.5GHz |
0Hz, 100Hz~3.2GHz |
| 基准频率 |
10.000000MHz |
| 分辨率带宽(-3dB) |
1Hz~1MHz, 1-3-10步进 |
| 视频带宽 |
1Hz~3MHz, 1-3-10瞠进 |
| 幅度测量范围(前置放大器关) |
DANL到+10dBm, 100kHz~1MHz
DANL到+20dBm, 1MHz~1.5GHz |
DANL到+10dBm, 100kHz~1MHz
DANL到+20dBm, 1MHz~3.2GHz |
| 参考电平 |
-200dBm至+30dBm，步进为1dB |
| 前置放大器 |
20dB, 标称值, 9kHz~1.5GHz |
20dB, 标称值, 9kHz~1.5GHz |
| 显示对数电平坐标 |
1dB至200dB |
| 显示线性电平坐标 |
0至参考电平 |
| 扫描点数 |
10001 |

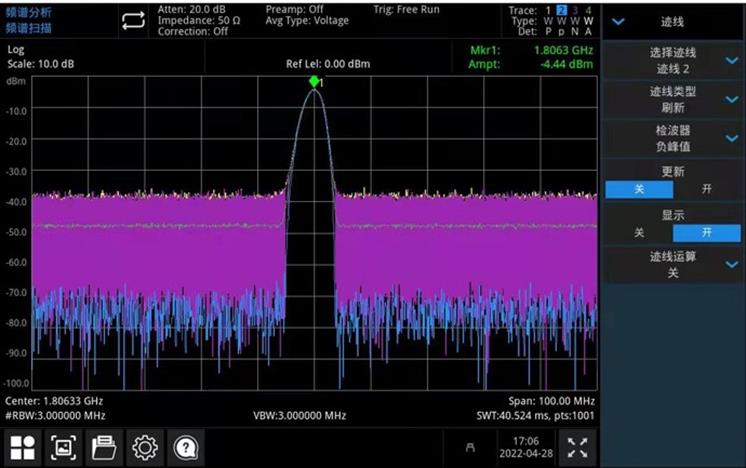

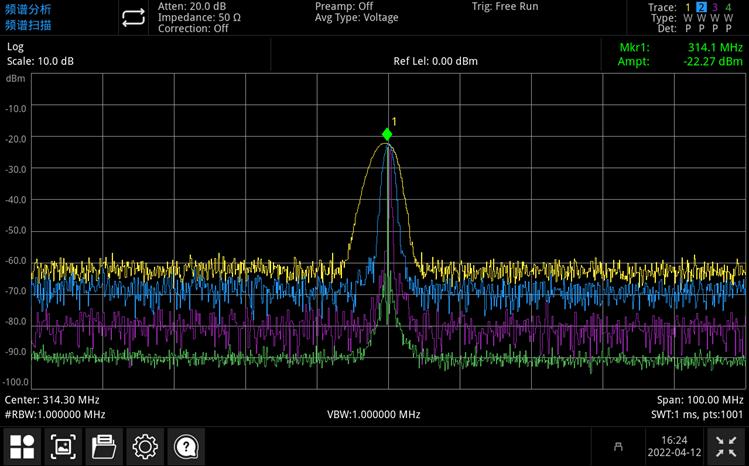

| 迹线数量 |
4 |
| 检波方式 |
正峰值, 负峰值, 采样, 标准, 平均（电压/有效值/视频）, 准峰值 |
| 频率响应(20℃~30℃, 30%~70%相对湿度,
输入衰减20dB, 参考频率50MHz) |
| 前置放大器关 |
<0.7dB |
| 前置放大器开 |
<1.0dB |
| 扫描与触发 |
| 扫描时间 |
1ms到1500s |
1ms到3200s |
| 扫描模式 |
Sweep, 30kHz~1MHz, FFT, 1Hz~10kHz |
| 扫描规则 |
连续, 单次 |
| 触发源 |
自由, 视频, 外部 |
| 跟踪源(选配) |
| 频率范围 |
100kHz~1.5GHz |
100kHz~3.2GHz |
| RBW |
100Hz~1MHz, 仅支持扫描模式 |
| 输出功率范围 |
-20dBm~0dBm |
| 输出分辨率 |
1dB |
| 输出平坦度 |
+/- 3dB |
| 最大反向输入电平 |
平均功率: 30dBm, DC: ±50V DC |

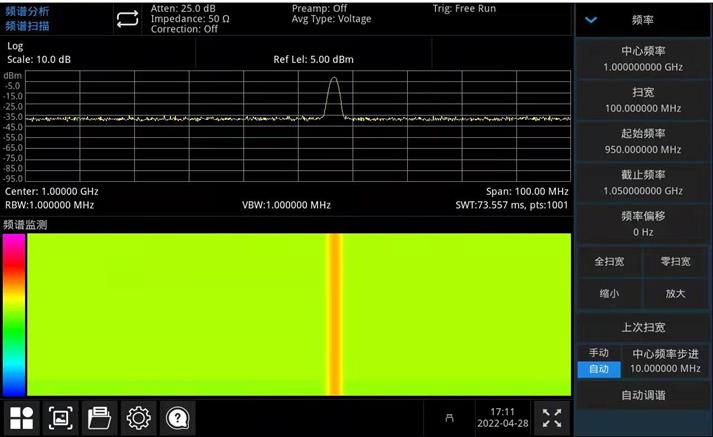

| 频谱监测 |
| |
瀑布图 |
| 通用接口 |
| 前面板跟踪源输出 |
50Ω, N型阴头 |
| 10MHz参考输入 |
10MHz, >0dBm, 50Ω, BNC型阴头 |
| 10MHz参考输出 |
10MHz， -5dBm~+10dBm, 50Ω, BNC型阴头 |
| 外部触发输入 |
1kΩ, 5V TTL, BNC型阴头 |
| 通讯接口 |
| USB Host |
USB-A 3.0 |
| USB Device |
USB-B 2.0 |
| LAN |
LAN(VXI11), 10/100/1000 Base, RJ-45 |
| 一般技术规格 |
| 电源 |
电源电压: 100V~240VACrms |
| 频率: 50Hz/60Hz |
| 保险丝: 3A, T级, 250V |
| 尺寸(WxHxD) |
368*218*120mm |
| 显示 |
显示类型: 10.0英寸触摸TFT LCD |
| |
显示分辨率: 1280水平×RGB×800垂直像素 |
|
|
