| UTS3000B系列频谱分析仪 |
优利德UTS3000B频谱分析仪是一款便携式、功能多样的频谱分析仪。提供 9 kHz 至 8.4 GHz的频率测量范围，最小分辨率带宽低至1Hz，拥有10.1英寸多点触控显示屏，采用成熟的数字中频技术，频率扫描点数高达40001 ，提供更高的分辨率。UTS3000B频谱分析仪拥有频谱分析、EMI、矢量分析、高级测量等多种工作模式。可应用于电子制造业的功能/终端/质检测试，也实用于无线通信测量，射频微波课程，电磁兼容预扫，半导体测量等众多应用场景中。 |
|
| 9kHz~8.4GHz |
1Hz |
1Hz~3MHz |
-98dBc/Hz |
-161dBm |
| 频率范围 |
频率分辨率 |
分辨率带宽 |
相位噪声 |
显示平均噪声 |
|
|
|
|
| 产品型号 |
|
| 型号 |
频率范围 |
频率分辨率 |
分辨率带宽 |
相位噪声 |
显示平均噪声电平 |
带跟踪源 |
| UTS3084T |
9kHz~8.4GHz |
1Hz |
1Hz~3MHz |
<-98dBc/Hz |
-161dBm/Hz |
标配 |
| UTS3084B |
9kHz~8.4GHz |
1Hz |
1Hz~3MHz |
<-98dBc/Hz |
-161dBm/Hz |
选配 |
| UTS3036B |
9kHz~3.6GHz |
1Hz |
1Hz~3MHz |
<-98dBc/Hz |
-161dBm/Hz |
选配 |
| UTS3021B |
9kHz~2.1GHz |
1Hz |
1Hz~3MHz |
<-98dBc/Hz |
-161dBm/Hz |
选配 |
|
|
|
|
| 产品特点 |
|
● 频谱分析频率范围： 2.1GHz/3.6GHz/8.4GHz
● 显示平均噪声电平DANL低于 -161dBm/Hz
● 最小分辨率带宽 1Hz
● 相位噪声： <-98 dBc/Hz@1 GHz，10 kHz offset
● 扫频点数最高到40001点
● 支持高级一键测量（选件）*
● 支持EMI预扫分析功能（选件）*
● 信号调制分析支持模拟调制分析（选件）*
● 支持跟踪源输出功能（选件）*
● 10.1英寸 1280×800高清电容触摸显示屏 |
|
|
|
| 产品特色 |
|
 |

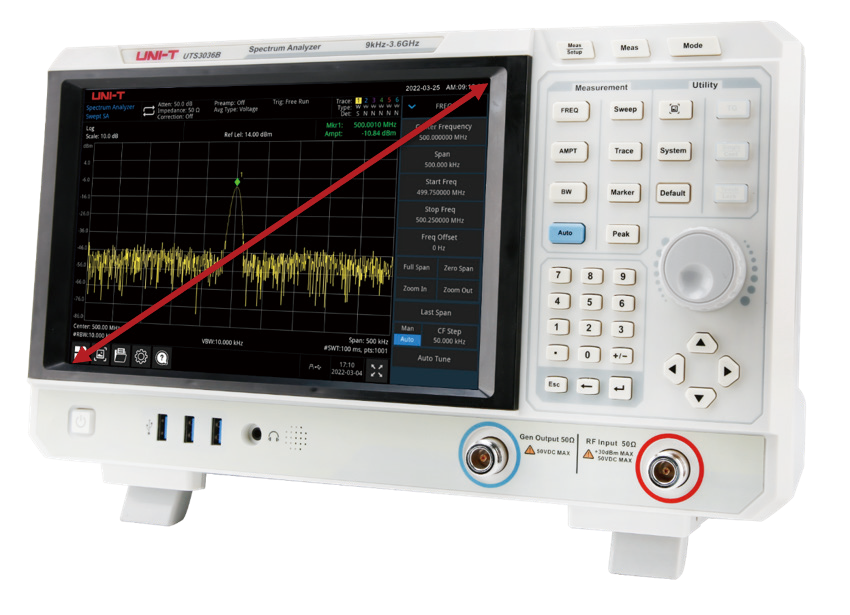

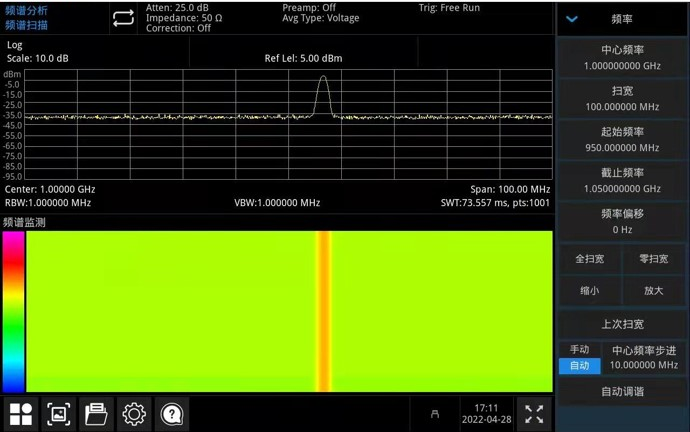

| 高清触摸屏操作 |
10.1英寸1280×800高清电容触摸显示屏,支持对频谱迹线进行缩放，展开，拖动等手势，对菜单进行触摸编辑等 |
|
|
|

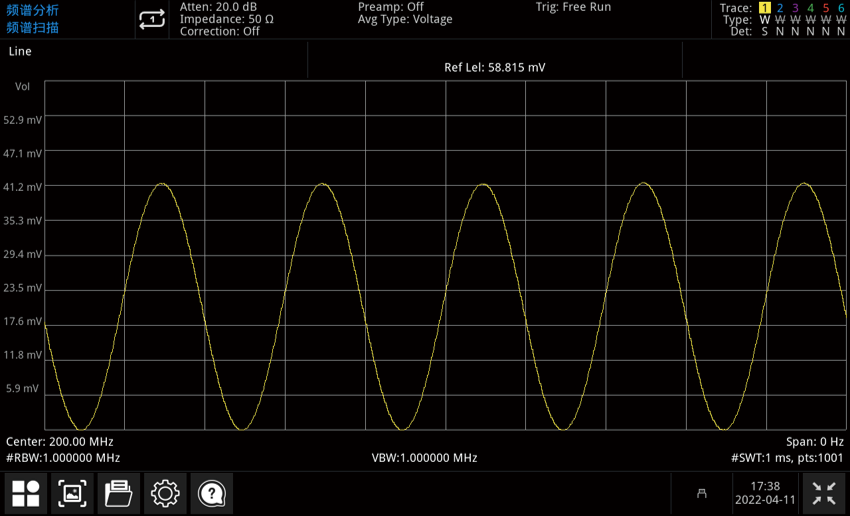

| 调制信号测量 |
通过“零扫宽”进行时域测量，测量AM调制信号的调制波形，调制频率和调制深度等。 |
|
 |
|
|
 |
| 频率扫描点数 |
频率扫描点数高达40001，更多的扫描点可以提供更高的分辨率 |
|
|
|

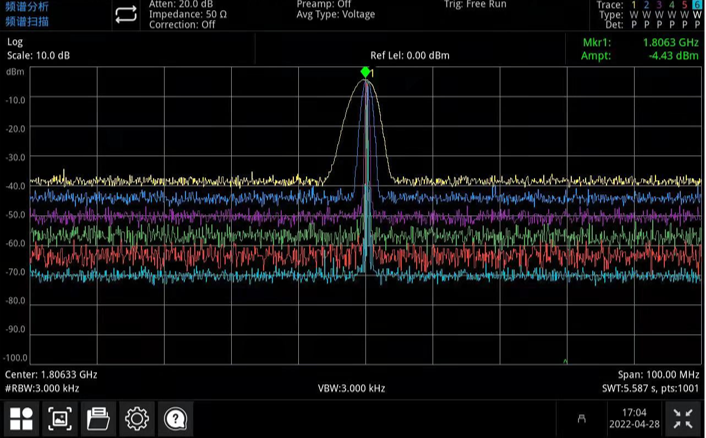

| 6条迹线 |
通过不同颜色的迹线清晰观察比较改变RBW后的频谱变化 |
|
 |
|
|
 |
| 功率和频率测量 |

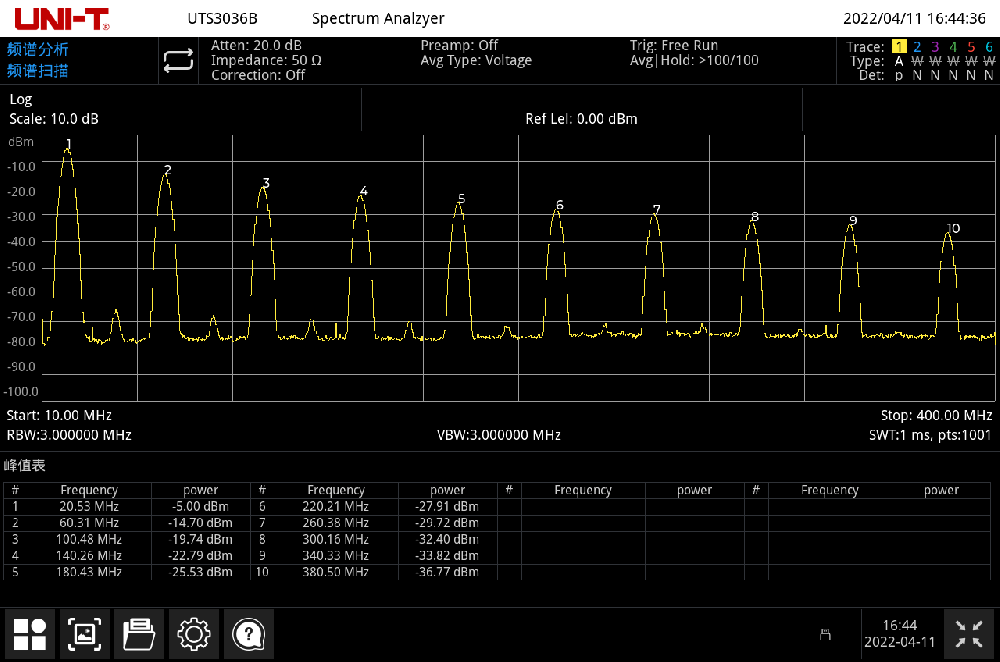

设置合适的中心频率，扫宽，参考电平和输入衰减等，通过峰值搜索标记信号的功率和频率。 |
|
|
|

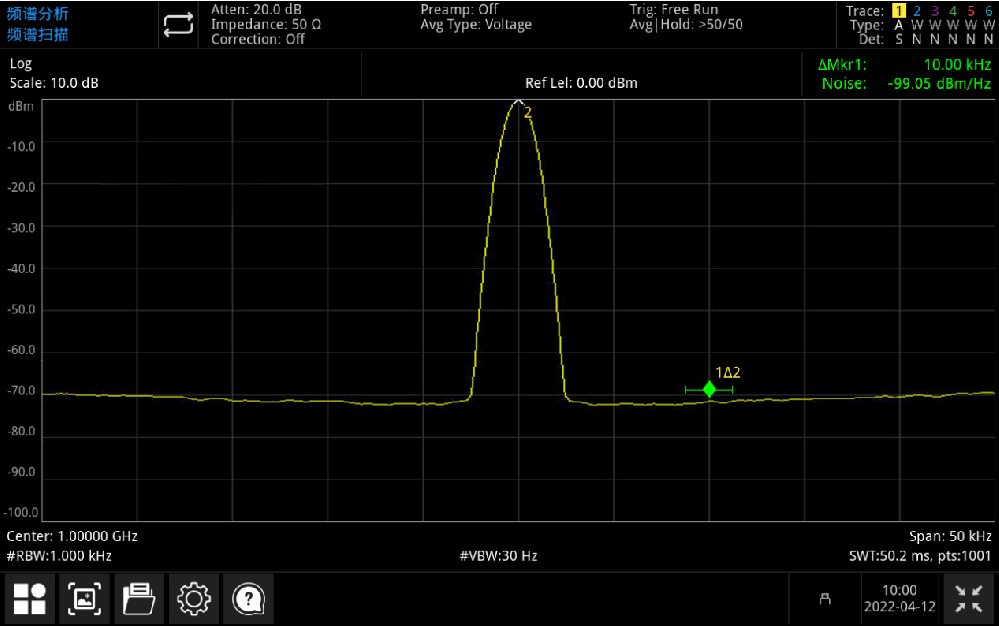

| 优异的相噪 |
-98 dBc/Hz@1 GHz，10 kHz offset |
|
 |
|
|
 |

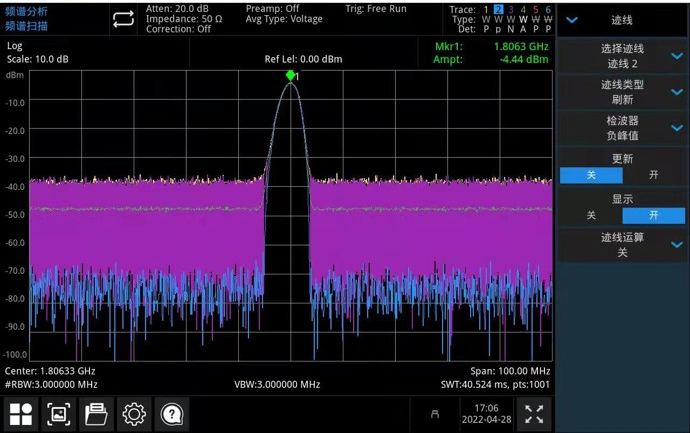

| 多种检波方式 |
UTS3000B系列设置正峰，负峰，采样，标准，平均，准峰等多种检波方式，便于分析不同类型的信号 |
|
|
|

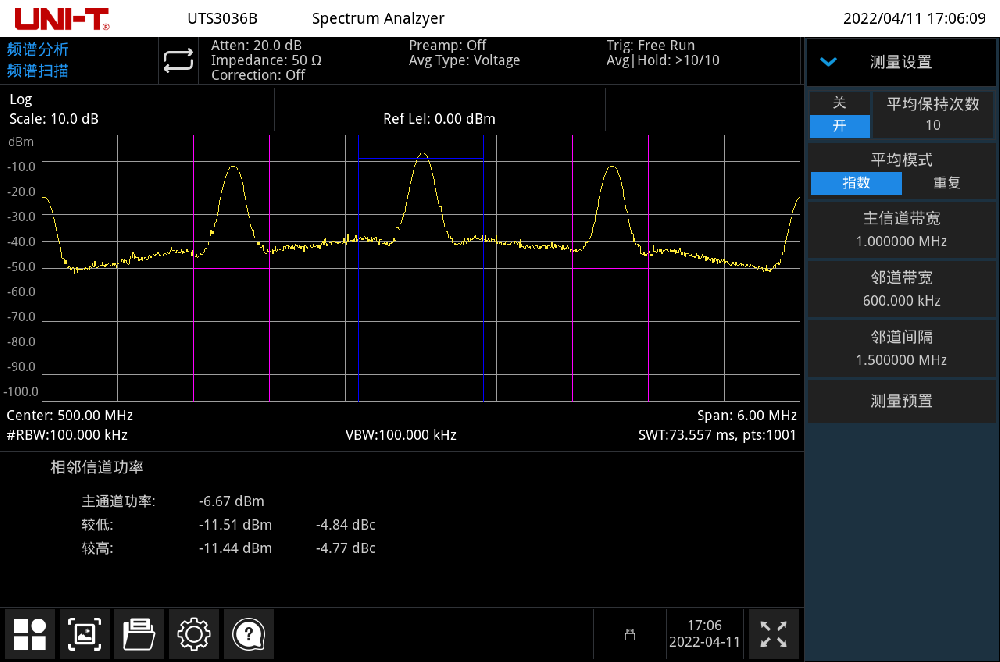

| 高级功率测量 |
高级功率测量，计算 ACPR 邻道功率比 |
|
 |
|
|
 |

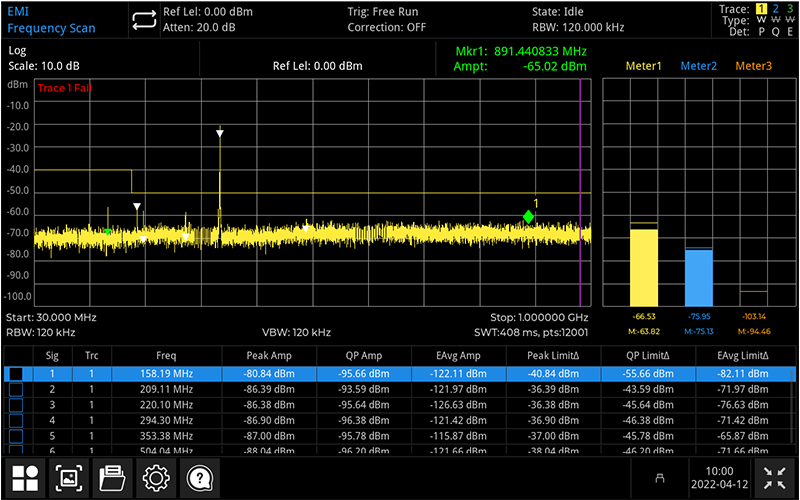

| EMI测试应用 |
内建CISPR带宽和检测器
自动扫描多个段
限制线和自动峰值/限制搜索
使用不同检测器的最多3条迹线
记录频率显示
使用三个检测器在标记或感兴趣的信号上进行实时测量 |
|
|
|
|
|
|
|
|
| 型号 |
UTS3021B |
UTS3036B |
UTS3084B |
UTS3084T |
| 测量频率带宽 |
9kHz~2.1GHz |
9kHz~3.6GHz |
9kHz~8.4GHz |
| 分辨率带宽 |
1Hz~3MHz, 1-3-10步进 |
| 显示平均噪声电平 |
-161dBm/Hz, 归一化典型值 |
| 相位噪声 |
<-98dBc/Hz@1GHz, 10kHz offset, 典型值 |
| 跟踪源(选配) |
100kHz~2.1GHz |
100kHz~3.6GHz |
100kHz~6GHz |
| 全幅度精度 |
<0.7dB |
| 频率 |
| 频率范围 |
9kHz~2.1GHz |
9kHz~3.6GHz |
9kHz~8.4GHz |
| 频率分辨率 |
1Hz |
| 频率扫宽 |
| 扫宽范围 |
0Hz, 100Hz~2.1GHz |
0Hz, 100Hz~3.6GHz |
0Hz, 100Hz~8.4GHz |
| 扫宽准确度 |
±扫宽/(扫描点数-1) |
| 内部参考源 |
| 基准频率 |
10.000000MHz |
| 基准频率精度 |
±[(距最后一次校准的时间×频率老化率)+温度稳定度+初始准确度] |
| 初始准确度 |
<1ppm |
| 温度稳定度 |
<1ppm, 0℃~50℃ |
| 频率老化度 |
<0.5ppm/第一年, 3ppm/20年 |
| 光标 |
| 光标频率分辨率 |
扫宽/(扫描点数-1) |
| 光标频率不确定度 |
±[光标频率读数×基准频率精度+1%×扫宽+10%×分辨率带宽+光标频率分辨率] |
| 光标类型 |
常规、差值、差值对、相对于 |
| 光标功能 |
噪声声标、N dB带宽 |
| 频率计数器分辨率 |
1Hz |
| 频率计数器不确定度 |
±[ 光标频率读数 × 基准频率精度 + 频率计数器分辨率 ] |
| 带宽 |
| 分辨率带宽(-3dB) |
1Hz~3MHz, 1-3-10步进 |
| 分辨滤波器形状因子 |
<4.8:1(60dB:3dB), 类高斯型 |
| 分辨率带宽不确定度 |
<5% |
| 视频带宽(-3dB) |
1Hz~3MHz, 1-3-10步进 |
| 分辨率带宽不确定度 |
<5% |
| 幅度与电平 |
幅度测量范围(前置放大器关)
DANL至+10dBm
DANL至+20dBm |
100kHz~1MHz
1MHz~2.1GHz |
100kHz~1MHz
1MHz~3.6GHz |
100kHz~1MHz
1MHz~8.4GHz |
| 参考电平 |
-100dBm至+30dBm，步进为1dB |
| 前置放大器(20dB，标称值) |
9kHz~2.1GHz |
9kHz~3.6GHz |
9kHz~8.4GHz |
| 输入衰减 |
0~51dB, 1dB步进 |
| 最大输入直流电源 |
+/-50V DC |
| 最大连续波射频功率 |
33dBm, 3分钟, 输入衰减>20dB |
| 电平显示范围 |
| 显示对数电平坐标 |
10dB至100dB |
| 显示线性电平坐标 |
0到参考电平 |
| 电平坐标单位 |
dBm, dBmV, dBμV, V, W |
| 扫描点数 |
40001 |
| 迹线数量 |
6 |
| 检波方式 |
正峰值, 负峰值, 采样, 标准, 平均（电压/有效值/视频）, 准峰值 |
| 迹线功能 |
清除写入, 最大保持, 最小保持, 查看, 关闭, 平均 |
| 频率响应 |
| 前置放大器关 |
20℃~30℃, 30%~70%相对湿度,
输入衰减20dB, 参考频率50MHz |
±0.8dB; ±0.4dB, 典型值 |
| 前置放大器开 |
±0.9dB; ±0.5dB, 典型值 |
| 误差与精度 |
| 分辨率带宽切换误差 |
相对于 10 kHz 的 RBW 对数分辨率 ±0.2 dB，线性分辨率 ±0.01，标称值 |
| 输入衰减比误差 |
20℃ ~30℃，fc=50 MHz，前置放大器关，相对于 20 dB 衰减，输入衰减 1~51 dB |
| ±0.5dB |
| 绝对幅度精度 |
20℃ ~30℃，fc=50 MHz，RBW=1 kHz，VBW=1 kHz，峰值检波，输 入衰减 20 dB |
| 前置放大器关：±0.4 dB，输入信号电平 -20dBm |
| 前置放大器开：±0.5 dB，输入信号电平 -40dBm |
| 全幅度精度 |
20℃ ~30℃，Fc>100 kHz，输入信号电平 -50 dBm~0 dBm，RBW=1 kHz，VBW=1 kHz， 峰值检波，输入衰减 20dB，前置放大器关，95% 置信度 |
| ±0.7 dB |
电压输入驻波比
(输入衰减10dB) |
1MHz~2.1GHz <1.5 |
1MHz~3.6GHz <1.5 |
1MHz~8.4GHz <1.5 |
| 失真和杂散响应 |
| 二次谐波失真 |
fc ≥ 50 MHz，混频器电平 -30 dBm，输入衰减 0 dB，前置放大器 关 , 20℃至 30℃ |
| -65dBc |
| 三阶交调截断点 |
20℃至30℃，fc≥50 MHz，输入双音电平 -20dBm，频率间隔100kHz，输入衰减0dB，前置放大器关 |
| +10dBm |
| 1dB增益压缩 |
fc ≥ 50 MHz，输入衰减 0 dB，前置放大器关 , 20 ℃至 30 ℃ |
| >-5 dBm，标称值 |
| 剩余响应 |
输入端口接 50 Ω 负载，输入衰减 0 dB，20 ℃至 30 ℃ |
| <-90 dBm，典型值 |
| 输入相关杂散 |
混频器电平为 -30 dBm，20 ℃至 30 ℃ |
| <-65 dBc |
| 扫描与触发 |
| 扫描时间 |
1ms至4000s |
| 扫描精度 |
精确, 速度 |
| 扫描模式 |
扫频, FFT |
| 扫描规则 |
连续, 单次 |
| 触发源 |
自由, 视频, 外部 |
| 外部触发设置 |
电平(5V TTL), 上升沿/下降沿 |
| 跟踪源 |
| 频率范围 |
100kHz~2.1GHz(选配) |
100kHz~3.6GHz(选配) |
- |
100kHz~6GHz(标配) |
| RBW |
30Hz~1MHz, 仅支持扫描模式 |
| 输出电平范围 |
-20dBm~0dBm |
| 输出电平分辨率 |
1dB |
| 输出平坦度 |
+/- 3dB |
| 最大反向输入电平 |
平均功率: 30dBm, DC: ±50V DC |
| 功率测量 |
| 信道功率 |
信道功率, 功率积分密度 |
| 邻道功率比 |
主信道功率, 左邻道功率/功率比, 右邻道功率/功率比 |
| 占用带宽 |
占用功率, 传输频率误差 |
| 时域功率 |
零扫宽时间积分功率 |
| 载噪比 |
载波功率, 噪声功率 |
| 通用参数 |
| 载波频率 |
2MHz~2.1GHz |
2MHz~3.6GHz |
2MHz~8.4GHz |
| 载波功率精度 |
±2dB |
| 载波功率范围 |
-30dBm~+20dBm |
| 通用接口 |
| 前面板跟踪源输出 |
50Ω, N型阴头 |
| 10MHz参考输入 |
10MHz, >0dBm, 50Ω, BNC型阴头 |
| 10MHz参考输出 |
10MHz， -5dBm~+10dBm, 50Ω, BNC型阴头 |
| 外部触发输入 |
1kΩ, 5V TTL, BNC型阴头 |
| HDMI显示 |
HDMI 1.4显示接口 |
| 通讯接口 |
| USB Host |
USB-A 3.0 |
| USB Device |
USB-B 2.0 |
| LAN |
LAN(VXI11), 10/100/1000 Base, RJ-45 |
| 一般技术规格 |
| 电源 |
电源电压: 100V~240VACrms |
| 频率: 50Hz/60Hz |
| 保险丝: 3A, T级, 250V |
| 显示 |
显示类型: 10.0英寸触摸TFT LCD |
| 显示分辨率: 1280水平×RGB×800垂直像素 |
|
|
|
|
|
 |
 |
